Скобы для ферритовых сердечников: зачем нужны и как выбрать

Ферритовый сердечник – точная деталь. Он хрупок, чувствителен к механическим нагрузкам, а его геометрия напрямую влияет на параметры готового изделия. Именно поэтому способ фиксации сердечника в трансформаторе или дросселе имеет не меньшее значение, чем сам феррит. Скоба – простой, но критически важный элемент, без которого надёжная сборка моточного изделия невозможна.

Что такое скоба и какую задачу она решает

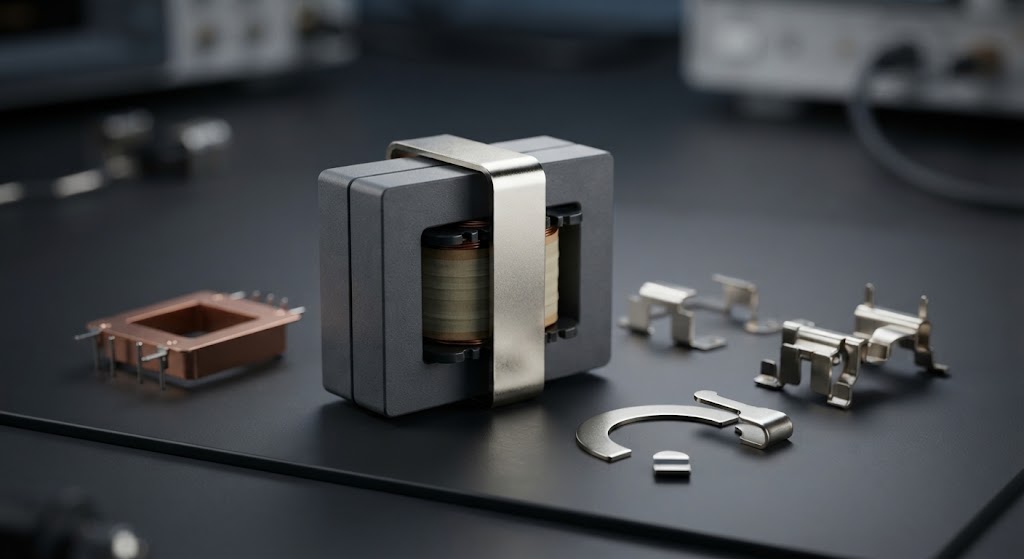

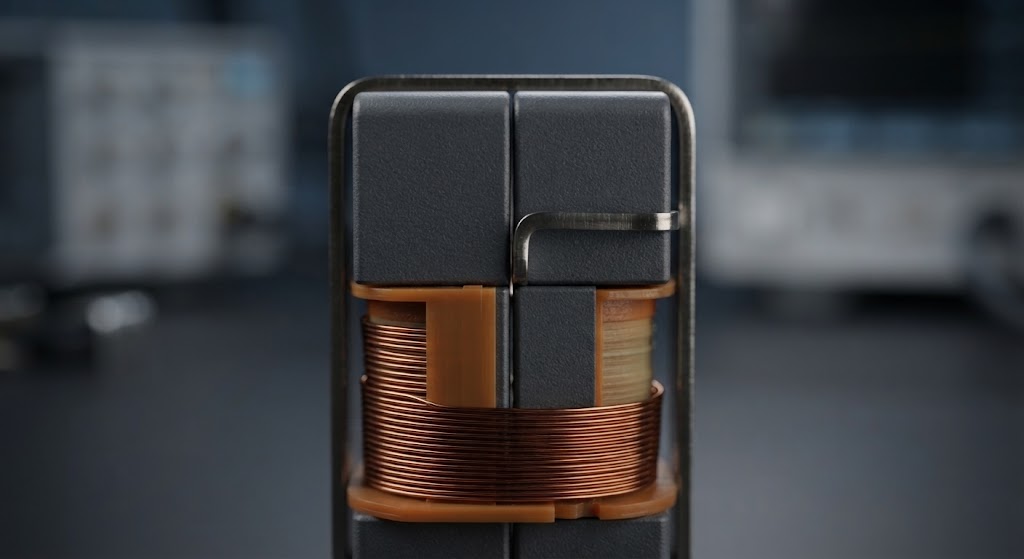

Скоба представляет собой металлическую крепёжную деталь П- или U-образной формы, охватывающую сердечник снаружи и стягивающую его половины. Большинство ферритовых сердечников – составные: они состоят из двух частей (например, E+E, E+I, PQ, RM), которые складываются вокруг каркаса с намотанными обмотками. Без фиксации такая конструкция не держит форму – половины расходятся, воздушный зазор нарушается, а индуктивность изделия уходит за пределы допуска.

Скоба решает сразу несколько задач. Она удерживает сердечник в сборе, не позволяя ему расклеиться при вибрации или тепловом расширении. Она обеспечивает постоянное и равномерное давление на торцевые поверхности, что особенно важно при наличии немагнитного зазора: любое смещение половин меняет эффективную длину зазора и, следовательно, величину индуктивности. Кроме того, скоба защищает хрупкий феррит от случайных ударов при монтаже и эксплуатации.

В отличие от склейки или заливки компаундом, скоба позволяет разобрать сердечник при необходимости – например, для замены каркаса или внесения изменений в конструкцию на этапе опытного образца.

Важно: Если сердечник всё же планируется фиксировать клеем в дополнение к скобе, используйте составы, допускающие обратимое соединение – иначе разборка станет невозможной без риска раскола феррита.

Из чего делают скобы и почему это важно

Подавляющее большинство скоб изготавливается из листовой стали с покрытием. Покрытие обычно цинковое или никелевое – оно защищает от коррозии и исключает загрязнение поверхности сердечника продуктами окисления. Толщина металла подбирается так, чтобы скоба обладала достаточной упругостью: она должна «пружинить» и удерживать сердечник с постоянным усилием, но не создавать чрезмерных напряжений, способных расколоть феррит.

Некоторые производители выпускают пластиковые скобы для применений, где важна электрическая изоляция крепёжного элемента или минимизация веса. Однако в большинстве промышленных применений предпочтение отдаётся стальным – они стабильнее в широком диапазоне температур и лучше переносят вибрационные нагрузки.

На что обращать внимание при выборе

Выбор скобы определяется типом и размером сердечника. Это не универсальный элемент: скоба для сердечника EE25 не подойдёт для EE30, даже если визуально кажется близкой по размеру. Несоответствие геометрии приводит к неравномерному зажиму, перекосу половин или появлению точечных напряжений в феррите.

При подборе нужно учитывать следующие параметры:

• Типоразмер сердечника – скобы выпускаются под конкретные серии (EE/EI, EFD, ETD, PQ, RM, POT и другие); ориентируйтесь на маркировку сердечника.
• Высота и ширина окна – скоба должна охватывать сердечник без зазора и без деформации боковых стенок.
• Усилие зажима – слишком слабая скоба не зафиксирует сердечник надёжно, слишком жёсткая создаст риск скола по торцу.
• Материал и покрытие – для влажных или агрессивных сред предпочтительно никелевое или более стойкое покрытие.
• Монтажные уши (лапки) – часть скоб имеет отгибы для пайки или крепления к плате, что упрощает фиксацию трансформатора в корпусе.

Отдельно стоит обратить внимание на совместимость скобы с каркасом. Если каркас имеет выступы или ограничители, геометрия скобы должна это учитывать – иначе скоба будет упираться в пластик, а не в феррит, и нужного усилия зажима не получится.

Важно: При разработке нового изделия рекомендуется согласовывать выбор скобы одновременно с выбором каркаса и сердечника – это позволит избежать конструктивных несовместимостей уже на этапе прототипа, а не при запуске серии.

Как скобы поставляются и что нужно знать при оптовой закупке

Скобы – расходный элемент крупносерийного производства. Их закупают партиями вместе с сердечниками и каркасами, заранее просчитывая потребность под конкретные артикулы изделий.

При работе с китайскими поставщиками важно учитывать несколько практических моментов:

• Привязка к артикулу сердечника – запрашивайте скобы с указанием серии и типоразмера сердечника, например «клипса для EE25» или «скоба RM8»; универсальных скоб не существует.
• Соответствие ROHS – для продукции, поставляемой в Европу или на предприятия с экологическими требованиями, уточняйте наличие сертификата.

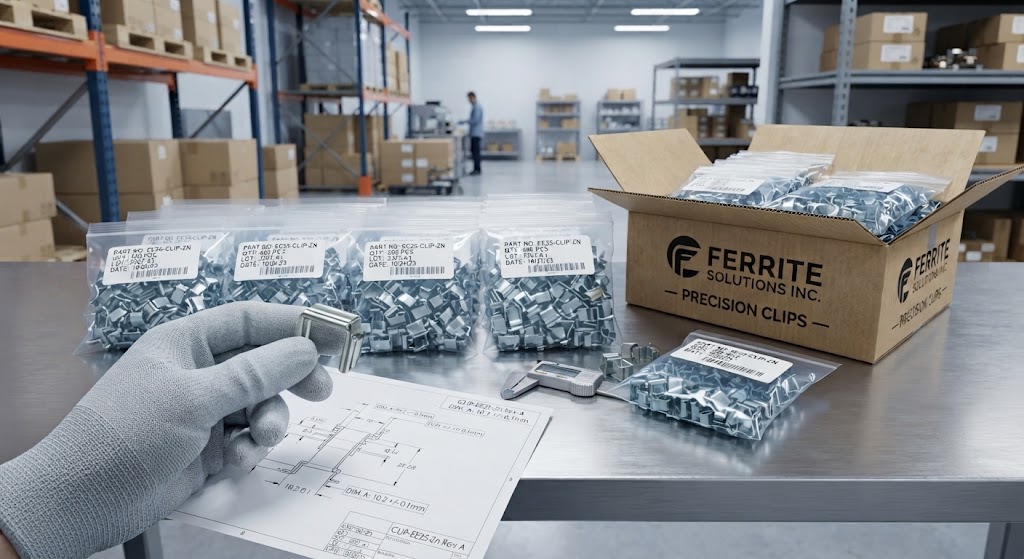

• Упаковка – скобы поставляются россыпью в полиэтиленовых пакетах или в лентах для автоматического монтажа; уточняйте формат под ваш производственный процесс.
• Минимальная партия – у большинства китайских производителей MOQ на скобы значительно ниже, чем на сердечники, что позволяет гибко формировать складской запас.
• Срок поставки – стандартные типоразмеры обычно доступны со склада; нестандартные позиции требуют производственного цикла.

Типичные ошибки при выборе и монтаже

Самая частая ошибка – подбор скобы «на глаз» по внешнему сходству с имеющимся образцом. Даже незначительное несоответствие размеров – доли миллиметра в ширине или высоте – меняет усилие зажима и может привести к нестабильности параметров готового изделия.

Вторая ошибка – игнорирование момента зажима при ручном монтаже. Скоба должна защёлкиваться с характерным усилием; если она надевается слишком легко, значит геометрия не совпадает. Недостаточно зафиксированный сердечник может сместиться при пайке, когда плата испытывает термическое воздействие.

Наконец, не стоит использовать скобы повторно после разборки, если они деформировались. Металл, работавший в упругой зоне, восстанавливает форму; но если скоба была разогнута или перетянута, её усилие зажима снижается, и надёжная фиксация больше не гарантируется.

Где купить скобы для ферритовых сердечников

«Ормикс-Компонент» поставляет скобы для широкого спектра ферритовых сердечников серий EE/EF/EI, EFD, ER/ETD, PQ, RM, POT/CUT, UU/UF. Все позиции доступны как для разовых закупок, так и для регулярных оптовых поставок.
