Классы нагревостойкости эмальпровода: как подобрать провод под температуру обмотки

Эмальпровод выгорает не от перегрузки по току – он выходит из строя от перегрева. Изоляция, нагревающаяся выше допустимого предела, стареет, трескается и теряет диэлектрические свойства. Именно поэтому выбор провода начинается не с диаметра, а с класса нагревостойкости: если он не совпадает с тепловым режимом обмотки, ни качество намотки, ни точность расчёта витков не спасут изделие от преждевременного отказа.

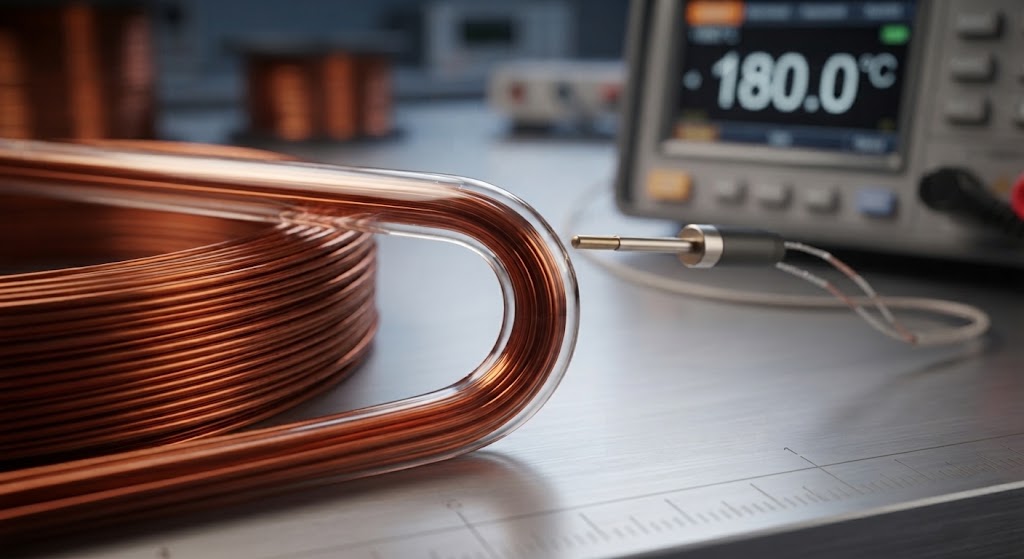

Как устроена система классов нагревостойкости

Классы нагревостойкости электроизоляционных материалов стандартизированы по ГОСТ 8865-93 и гармонизированному с ним международному стандарту IEC 60085. Каждый класс обозначается буквой и соответствует максимальной температуре, при которой изоляция сохраняет диэлектрические свойства на протяжении расчётного срока службы. Классы, обозначаемые числом – 200, 220, 250, – введены для высокотемпературных материалов и заменили устаревшее единое обозначение класса C для температур выше 180°C.

Основные классы, применяемые в обмоточных проводах:

• Класс Y – 90°C: органические материалы без дополнительной пропитки; практически не используется в новых конструкциях.
• Класс A – 105°C: хлопчатобумажные и шёлковые материалы, пропитанные маслом или лаком; в трансформаторах применяется редко.
• Класс E – 120°C: синтетические органические материалы; встречается в бытовой технике и маломощных трансформаторах.
• Класс B – 130°C: материалы на основе слюды, стекловолокна с органическими связующими; широко применялся в советской электротехнике.
• Класс F – 155°C: полиэфирные и полиэфиримидные эмали; фактический стандарт для промышленных трансформаторов и двигателей.
• Класс H – 180°C: кремнийорганические соединения, полиимид; применяется при повышенных тепловых нагрузках.
• Класс C – свыше 180°C: неорганические материалы (слюда, керамика, кварцевое стекло); специальные применения.

Важная практическая деталь: по правилу Монтсингера каждые +10°C сверх допустимого для данного класса значения сокращают ресурс изоляции вдвое. Это подтверждённая эмпирическая закономерность, лежащая в основе стандартов IEC по нагревостойкости. Иными словами, систематическая работа обмотки при температуре на 20°C выше номинальной сокращает срок её службы примерно в четыре раза. Именно поэтому класс нагревостойкости – не формальный параметр, а ключевой критерий выбора провода при проектировании.

Механизм старения эмалевой изоляции при перегреве универсален: высокая температура разрушает полимерные цепи связующего, эмаль теряет эластичность, покрывается микротрещинами и перестаёт удерживать межвитковое напряжение. Результат – пробой между витками, который в готовом трансформаторе проявляется как межвитковое короткое замыкание. Именно поэтому в производственном контроле обязательна проверка на электрический пробой между обмотками – она позволяет выявить скрытый дефект до отгрузки.

Важно: Класс нагревостойкости провода должен соответствовать классу всей изоляционной системы обмотки – провод, межслойная изоляция, пропитка и каркас должны быть подобраны в одном классе. Использование провода класса H с межслойной плёнкой класса B не даёт никаких преимуществ: ограничивающим звеном будет наименее нагревостойкий компонент.

Какие марки эмальпровода соответствуют каким классам

Российская маркировка эмальпроводов регламентирована ГОСТ 26615-85 и рядом технических условий. Параллельно действует международная система по IEC 60317. На практике при работе с китайскими поставщиками часто встречаются оба варианта маркировки, и умение читать оба – практический навык, который экономит время при согласовании спецификаций.

Наиболее распространённые марки по российской классификации:

• ПЭТВ-1, ПЭТВ-2 – класс F, 155°C; один из наиболее массовых проводов для трансформаторов и двигателей.
• ПЭТ-155 – класс F, полиэфирная изоляция; применяется в аппаратах и электрических машинах.
• ПЭТВ-180 – класс H, 180°C; первый слой – полиэфиримид, второй – полиамидимид.
• ПЭФ-155, ПЭФД-180 – провода с полиэфирной и полиэфиримидной изоляцией соответственно.
• ПЭВ – поливинилформальэтилалиевая изоляция, класс B, 130°C; используется в обмотках аппаратов и электромашин.
• ПСДКТ – медная жила со стекловолокном; применяется в трансформаторах и гидрогенераторах с длительными нагрузками.

При работе с китайскими поставщиками ориентируйтесь на числовое обозначение класса в даташите: Class 130 (B), Class 155 (F), Class 180 (H), Class 200 (N) – это система IEC 60085, принятая в международной торговле. Если обозначение в документах поставщика не совпадает с привычной буквенной маркировкой, сверяйтесь с числовым значением предельной температуры – оно однозначно и не зависит от национальных традиций обозначений.

Как определить нужный класс для конкретного применения

Выбор класса нагревостойкости – инженерная задача, решаемая в несколько шагов. Первый: определите максимальную температуру горячей точки обмотки. Это сумма температуры окружающей среды (обычно 40°C по IEC 60034-1), допустимого превышения температуры обмотки над средой и запаса на горячую точку. Второй: выберите класс с запасом. Переход на один класс выше (например, с B на F) резко увеличивает запас надёжности и продлевает срок службы изделия без значительного удорожания материала. Третий: согласуйте все компоненты изоляционной системы – провод, межслойная изоляция, пропитка и каркас должны иметь одинаковый или более высокий класс нагревостойкости.

На что обращать внимание при закупке у китайских поставщиков

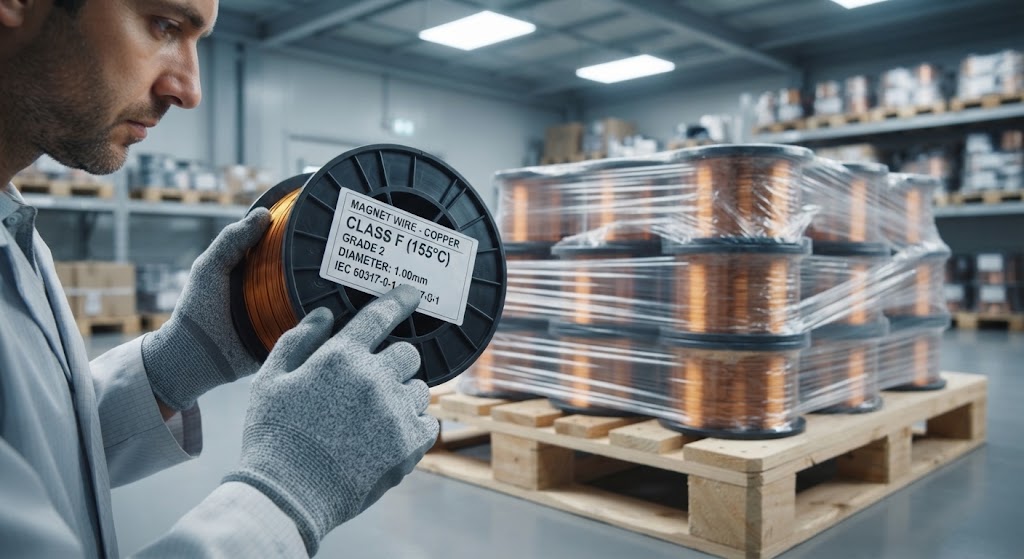

При оптовых закупках эмальпровода в Китае класс нагревостойкости – обязательный параметр в спецификации заказа. Без явного указания поставщик может поставить материал любого класса с нужным диаметром. При приёмке партии проверяйте маркировку на катушке: класс и марка должны совпадать с инвойсом и сертификатом качества.

Что необходимо зафиксировать в заказе:

• Марка или класс по IEC – например, Class F (155) или Class H (180).
• Диаметр по меди и диаметр с изоляцией – оба параметра из даташита, поскольку изоляция увеличивает габаритный размер провода и влияет на коэффициент заполнения окна каркаса.
• Тип эмали – полиэфирная, полиэфиримидная, полиамидимидная; от этого зависят паяемость, стойкость к растворителям и механическая прочность изоляции.
• Количество слоёв изоляции – одинарный (Grade 1) или двойной (Grade 2); Grade 2 даёт большую электрическую прочность при том же диаметре.
• Стандарт – IEC 60317 или российский ГОСТ; при расхождении принимается более жёсткий.

Важно: Полиуретановые эмали (класс E–B) паяются без снятия изоляции – удобно при ручной сборке. Полиэфирные и полиэфиримидные провода классов F и H требуют механического или химического удаления изоляции перед пайкой. При закупке партии для серийного производства этот параметр стоит уточнить заранее, чтобы избежать технологических проблем на сборке.

Где купить эмальпровод нужного класса

«Ормикс-Компонент» поставляет эмальпровод различных марок и диаметров для производства трансформаторов и катушек индуктивности. Производство компании в Туле использует эмальпровода диаметром от 0,07 мм до 2 мм. Поставки осуществляются оптом напрямую от производителей. По вопросам наличия, технических характеристик и условий поставки обращайтесь по телефону 8 (495) 544-71-16.
