Медная лента в трансформаторах: экранирование, обмотки и отвод тепла

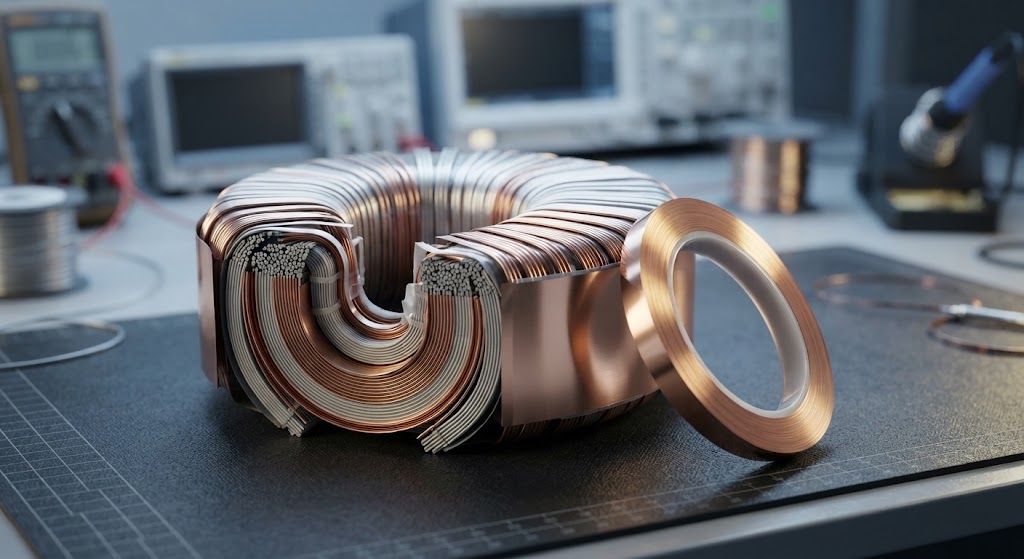

Медная лента – материал, который редко упоминается в описаниях трансформаторов, но без которого не обходится производство качественных изделий. Она выполняет сразу несколько функций: служит электростатическим экраном между обмотками, используется в качестве проводника вместо обмоточного провода, а также участвует в отводе тепла от нагруженных узлов. Разберём каждую из этих ролей подробно.

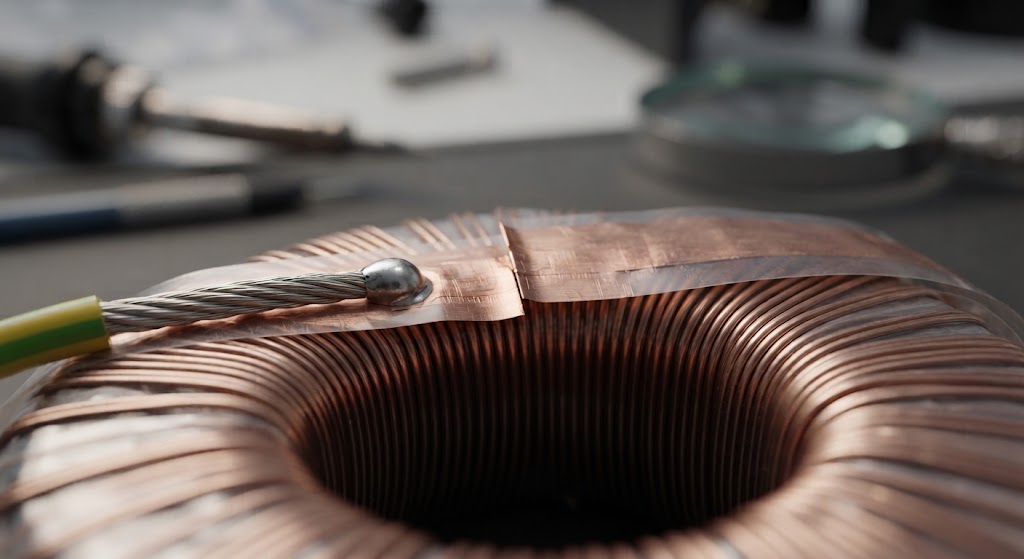

Электростатический экран: зачем он нужен и как работает

Между первичной и вторичной обмотками трансформатора существует ёмкостная связь. Через межобмоточную ёмкость высокочастотные помехи из первичной цепи проникают во вторичную – и далее в нагрузку. Для чувствительного оборудования: измерительных приборов, аудиотехники, медицинской электроники – такие наводки недопустимы.

Заземлённый электростатический экран из медной фольги, размещённый между первичной и вторичной обмотками, снижает ёмкостную связь между ними и является одним из инструментов подавления электромагнитных помех. Один конец ленты подключается к земле, второй остаётся свободным. Медная лента с изоляционным покрытием в такой конфигурации действует одновременно как электромагнитный и электростатический экран. В отличие от экранирующей обмотки из провода, фольговый экран занимает минимум места в окне каркаса и проще в укладке.

Ключевое конструктивное требование: экран не должен образовывать замкнутый виток – иначе в нём возникнет короткозамкнутый ток, который перегреет ленту и ухудшит характеристики трансформатора. Это правило применимо как к сетевым трансформаторам на частоте 50 Гц, так и к высокочастотным импульсным.

Важно: толщина медной ленты для электростатического экрана не влияет на эффективность экранирования – для этой функции достаточно любой толщины фольги. Толщина имеет значение только при использовании ленты в качестве проводника обмотки или при работе с замкнутым витком для подавления внешнего магнитного поля.

Медная лента как проводник обмотки

Помимо экранирования, медная лента применяется непосредственно в качестве обмоточного проводника – вместо традиционного круглого провода. Такое исполнение называют фольговой намоткой.

Фольговые проводники имеют большую площадь поверхности при том же поперечном сечении по сравнению с круглым проводом. При высоких токах и высоких частотах электрический ток концентрируется на поверхности проводника из-за скин-эффекта – именно поэтому развитая поверхность фольги даёт преимущество. Медная лента для обмоток применяется в трансформаторах и катушках, особенно в технике солнечной энергетики и гибридных приводов. Фольговая намотка обеспечивает существенно сниженный скин-эффект ниже 100 кГц, высокую токонесущую способность и очень низкое индуктивное сопротивление в диапазоне от 5 Гц до 50 кГц.

Практические преимущества фольговой намотки перед проволочной:

• Лучшее заполнение окна – лента укладывается плотнее, что повышает плотность мощности на единицу объёма.
• Снижение межвитковой ёмкости – фольговая обмотка даёт меньшую паразитную ёмкость по сравнению с многослойной проволочной намоткой того же сечения.
• Механическая стабильность – лента наматывается с высоким натяжением, что исключает вибрацию каркаса и сопутствующий акустический шум на частоте 50 Гц.
• Упрощение технологии – один виток фольги заменяет несколько рядов провода, сокращая время намотки для низковольтных высокотоковых обмоток.

Отвод тепла: почему фольга эффективнее провода

Тепловой режим – один из ключевых факторов надёжности трансформатора. При проволочной намотке тепло от внутренних слоёв обмотки отводится через внешние слои с трудом: градиент температуры от центра к поверхности катушки может быть значительным.

Каждый виток фольги, занимающий всю ширину катушки, имеет два торца в контакте с окружающим воздухом. Сплошной металлический путь проводимости позволяет отводить тепло непосредственно на поверхность катушки – это существенное преимущество фольговой намотки перед проволочной. В результате температурный градиент от поверхности к центру катушки резко снижается. Медная лента наматывается с высоким натяжением, что предотвращает вибрацию и повышает плотность мощности. Плотный контакт дополнительно улучшает теплоотдачу, которую можно усилить применением теплопроводящей изоляции.

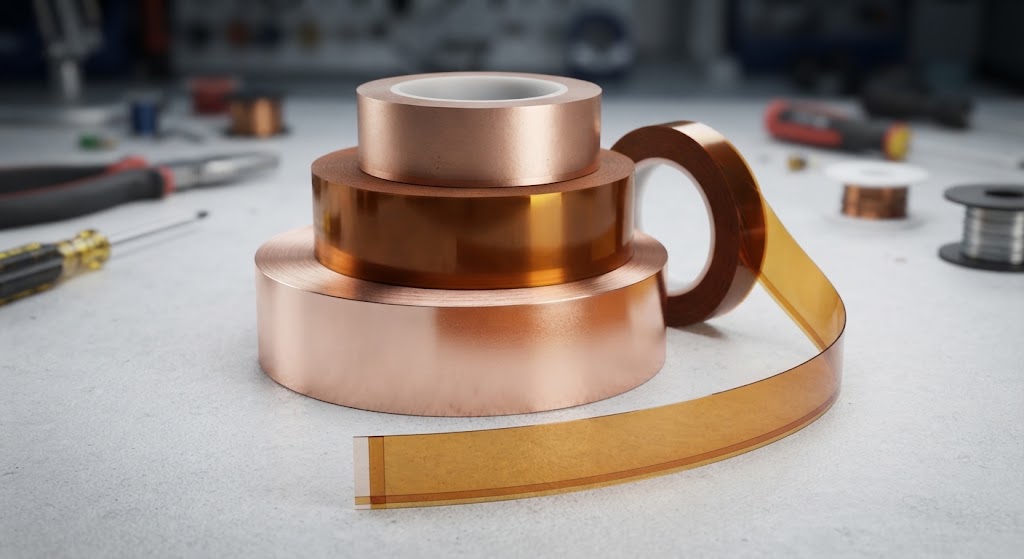

Типы медной ленты и что важно при выборе

Для применения в трансформаторах медная лента выпускается в нескольких исполнениях:

• Без покрытия – используется там, где изоляция обеспечивается межслойной плёнкой (полиимид, полиэстер); требует аккуратной укладки во избежание межвиткового замыкания.
• С односторонним изоляционным покрытием – удобна для экранов и обмоток: изоляция уже нанесена, дополнительная межслойная лента не нужна.
• С двусторонним изоляционным покрытием (ламинат полиэстер – медь – полиэстер) – максимальная защита торцов, применяется в трансформаторах с повышенными требованиями к изоляции классов F и H.
• С самоклеящимся слоем – используется преимущественно для экранирования и теплоотвода в готовых изделиях, не в качестве обмоточного проводника.

Практические аспекты работы с медной лентой

При использовании медной ленты в качестве обмоточного проводника ширина ленты должна соответствовать ширине окна каркаса. Если лента уже окна, между её торцами и бортами каркаса остаются зазоры, через которые тепло отводится хуже. Если шире – лента не уложится без деформации. Точный подбор ширины под конкретный типоразмер каркаса – обязательное условие.

Межслойная изоляция между витками фольги выполняется плёнкой из полиэстера (PET), полиимида (каптон) или аналогичных материалов. Выбор изоляции определяется классом нагревостойкости: для класса B достаточно полиэстера, для классов F и H применяют полиимид или номекс. Толщина изоляционной плёнки влияет на коэффициент заполнения окна и на паразитную ёмкость между витками.

При намотке важно поддерживать постоянное натяжение ленты. Ослабление натяжения приводит к неравномерной укладке, появлению воздушных зазоров между витками и ухудшению теплоотвода. На производстве для этого применяются намоточные станки с регулируемым тормозным усилием.

Важно: при использовании медной ленты в качестве экрана в трансформаторах, соответствующих стандартам IEC 61558 и IEC 60950, конструкция экрана должна соответствовать требованиям этих стандартов по зазорам и путям утечки – особенно при работе с сетевым напряжением.

Что учитывать при оптовой закупке у китайских поставщиков

Медная лента для трансформаторов поставляется в рулонах. При оформлении заказа у китайского производителя необходимо чётко указывать следующие параметры: ширину ленты в миллиметрах, толщину медного слоя, тип и толщину изоляционного покрытия, а также длину рулона. Отсутствие любого из этих параметров в спецификации даёт производителю свободу интерпретации – и партия может не подойти для конкретного применения.

Отдельного внимания заслуживает чистота меди. Для обмоток трансформаторов используется медь высокой чистоты – не ниже марки М1 по российской классификации или эквивалентной по международным стандартам. Медь низкой чистоты имеет более высокое удельное сопротивление, что увеличивает потери в обмотке и нагрев изделия.

Где купить медную ленту для трансформаторов

«Ормикс-Компонент» поставляет медную ленту для применения в трансформаторах и катушках индуктивности. В каталоге представлены позиции для экранирования и межслойной изоляции. Поставки осуществляются оптом напрямую от производителей. По вопросам наличия и условий поставки обращайтесь по телефону 8 (495) 544-71-16.
