Полупроводники в импульсных источниках питания: диоды, транзисторы, микросхемы

14 сен 2026

Импульсный источник питания – это цепочка полупроводниковых компонентов, каждый из которых выполняет строго определённую функцию. Диоды выпрямляют, транзисторы коммутируют, микросхемы управляют. Если хотя бы один элемент подобран неправильно или заменён аналогом с другими параметрами, схема либо не запустится, либо выйдет из строя при первой же нагрузке. Разберём роль каждой группы компонентов и критерии их выбора.

Диоды: выпрямление и защита

Диоды в импульсном источнике питания работают в двух принципиально разных режимах. На входе схемы – выпрямительный мост, который преобразует переменный сетевой ток в постоянный. Здесь обычно применяются стандартные кремниевые диоды или диодные мосты, рассчитанные на частоту 50–60 Гц.

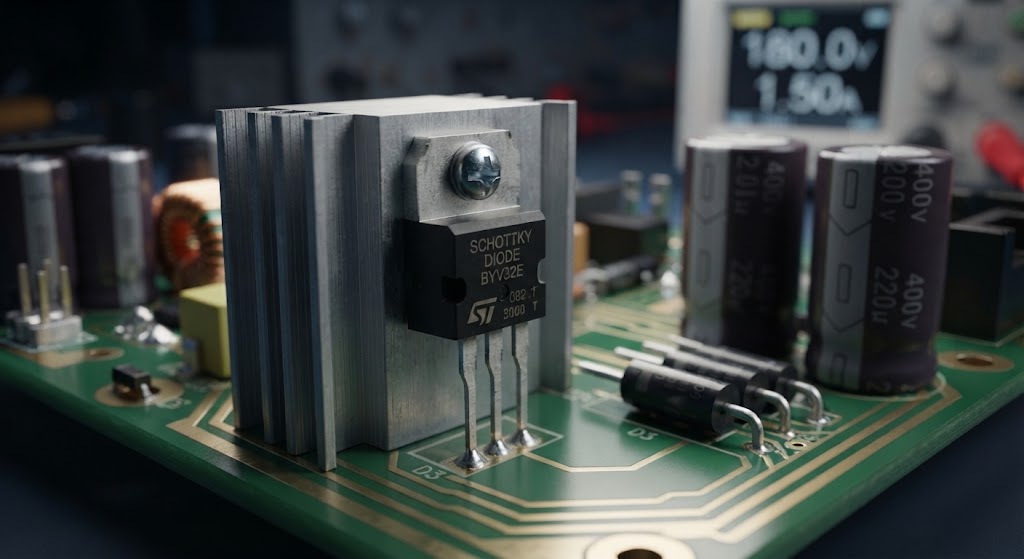

Диоды Шоттки

На выходе ситуация иная: диоды работают на частоте переключения силового ключа – от нескольких десятков до сотен килогерц. Обычные выпрямительные диоды на таких частотах неприемлемы: они не успевают закрыться за отведённое время, что приводит к сквозным токам и перегреву. Для высокочастотного выпрямления применяются диоды Шоттки и быстровосстанавливающиеся диоды. Тип диода подбирается под конкретный узел схемы с учётом как рабочей частоты, так и уровня напряжения на этом участке.

Диоды Шоттки имеют барьер металл–полупроводник вместо p-n перехода, что обеспечивает крайне малое время восстановления и низкое прямое падение напряжения – порядка 0,3–0,5 В против 0,6–1,0 В у обычных кремниевых диодов. Это напрямую влияет на КПД источника питания: меньше потери на диодах – меньше нагрев, выше эффективность.

Важно: Диоды Шоттки имеют ограниченное обратное напряжение и повышенный обратный ток утечки при высоких температурах. В высоковольтных схемах (свыше 200 В) вместо них применяются быстровосстанавливающиеся диоды, несмотря на более высокое прямое падение напряжения.

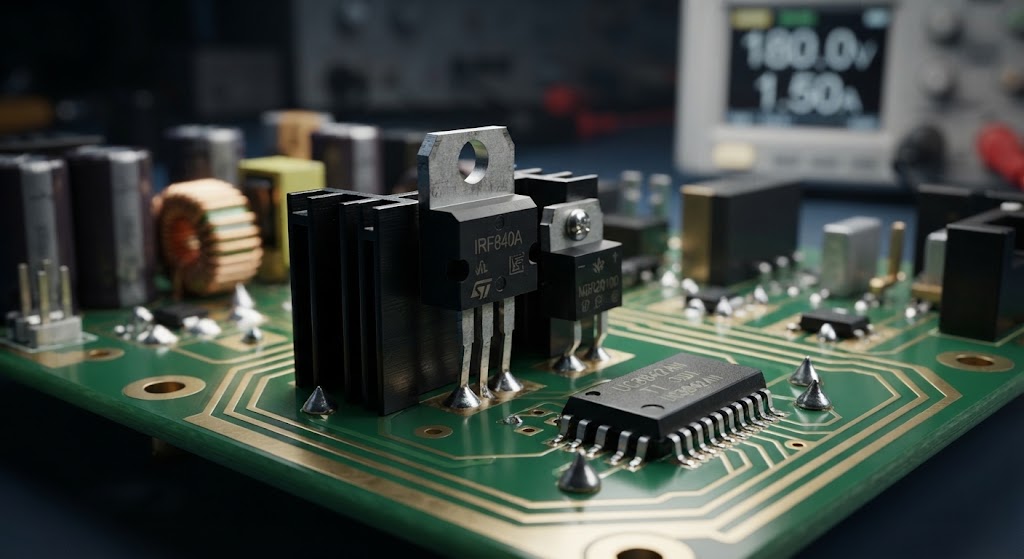

Транзисторы: силовые ключи схемы

Силовой транзистор – главный коммутирующий элемент импульсного источника питания. Именно он периодически подключает и отключает первичную обмотку трансформатора или накопительный дроссель, формируя поток энергии в нагрузку. Выбор типа транзистора определяется рабочим напряжением, током и частотой переключения.

MOSFET-транзисторы управляются электрическим полем через затвор, потребляя практически нулевой ток управления в статическом режиме. Их ключевое преимущество – высокая скорость переключения: время коммутации составляет десятки наносекунд, что позволяет работать на частотах свыше 20 кГц. MOSFET предпочтительны при напряжениях питания до 300 В – в зарядных устройствах, компактных импульсных блоках питания и DC-DC преобразователях.

IGBT-транзисторы сочетают управление по затвору с характеристиками биполярного транзистора в режиме насыщения. Они хорошо работают при напряжениях от 600 В и выше, выдерживают большие токи и устойчивы к перегреву – напряжение насыщения слабо зависит от температуры и составляет 1–2 В. Основной недостаток IGBT – более низкая скорость переключения по сравнению с MOSFET, что ограничивает рабочую частоту примерно 20 кГц. Типичные применения: частотные преобразователи, сварочные инверторы, источники бесперебойного питания.

Отдельного внимания заслуживают транзисторы на основе карбида кремния (SiC MOSFET). По сравнению с обычными кремниевыми MOSFET они обеспечивают значительно более высокую частоту переключения, достигающую сотен килогерц, при напряжениях в несколько сотен вольт. SiC-компоненты применяются в зарядных станциях для электромобилей, солнечных инверторах и других системах, где критичны высокий КПД и компактность. По мере удешевления производства SiC MOSFET постепенно вытесняют традиционные кремниевые ключи в среднем диапазоне мощностей.

При выборе силового ключа для конкретной схемы ориентируются на следующие параметры:

  • Максимальное напряжение VDS или VCE – с запасом не менее 200 В сверх рабочего: паразитные индуктивности создают выбросы напряжения при быстрой коммутации.
  • Максимальный ток – должен перекрывать пиковое значение с учётом перегрузки и аварийных режимов.
  • Сопротивление открытого канала RDS(on) для MOSFET – чем ниже, тем меньше тепловыделение при проводимости.
  • Время включения и выключения – критично для схем с высокой рабочей частотой.

Микросхемы: управление и защита

ШИМ-контроллер – центральный управляющий элемент импульсного источника питания. Он формирует импульсы широтно-импульсной модуляции, поступающие на затвор силового транзистора, и регулирует их скважность по сигналу обратной связи, поддерживая стабильное выходное напряжение вне зависимости от изменений нагрузки и входного напряжения. Обратная связь в большинстве схем реализуется через оптопару, обеспечивающую гальваническую развязку между первичной и вторичной цепями.

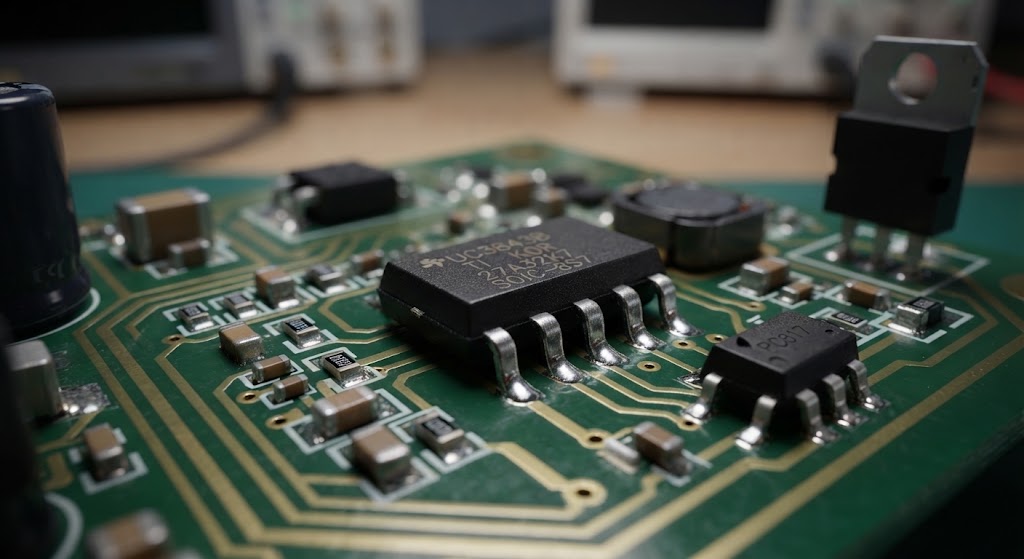

ШИМ-контроллер

ШИМ-контроллер может выполняться в виде отдельной микросхемы или быть интегрирован в один корпус с силовым транзистором. Интегрированные решения упрощают разводку платы и снижают паразитные индуктивности в силовой цепи, что особенно важно на высоких частотах.

Помимо ШИМ-контроллеров, в составе импульсных источников питания применяются:

  • Драйверы затвора – усиливают сигнал управления до уровня, необходимого для быстрого переключения MOSFET или IGBT; особенно важны в мостовых и полумостовых топологиях.
  • Корректоры коэффициента мощности (ККМ) – управляют входным каскадом для приближения формы потребляемого тока к синусоидальной; применяются в оборудовании, подпадающем под требования стандарта IEC 61000-3-2.
  • Микросхемы защиты – контролируют ток, напряжение и температуру, обеспечивая защиту от перегрузки и короткого замыкания.
  • Супервизоры питания – отслеживают уровни напряжений на выходных шинах и формируют сигнал сброса при выходе за допустимые пределы.

Важно: При замене ШИМ-контроллера на аналог от другого производителя необходимо проверить не только электрические параметры, но и временные диаграммы – порядок включения выходных сигналов, задержки и полярность. Одинаковая функциональность не гарантирует совместимость в конкретной схеме.

Как правильно подобрать компоненты и где их закупать

При оптовой закупке полупроводников для импульсных источников питания у китайских поставщиков необходима системная проверка. Под одинаковым обозначением могут скрываться компоненты разных партий с отличающимися параметрами, а маркировка нередко не совпадает с реальными характеристиками. Даташит от оригинального производителя – единственный достоверный источник параметров; дата-код и партийный номер позволяют отследить производственную партию. Для критичных позиций целесообразно тестировать образцы перед серийной закупкой, проверяя ключевые параметры на реальном стенде и сравнивая результаты с даташитом оригинального производителя.
