Разделительный трансформатор: зачем нужен и где применяется

Большинство трансформаторов меняют напряжение. Разделительный трансформатор делает нечто принципиально иное: он разрывает электрическую связь между первичной и вторичной цепями, сохраняя при этом передачу энергии через магнитное поле. Коэффициент трансформации у него, как правило, равен 1:1 – напряжение на выходе совпадает с входным. Ценность изделия не в преобразовании напряжения, а в гальванической изоляции.

Что такое гальваническая изоляция и зачем она нужна

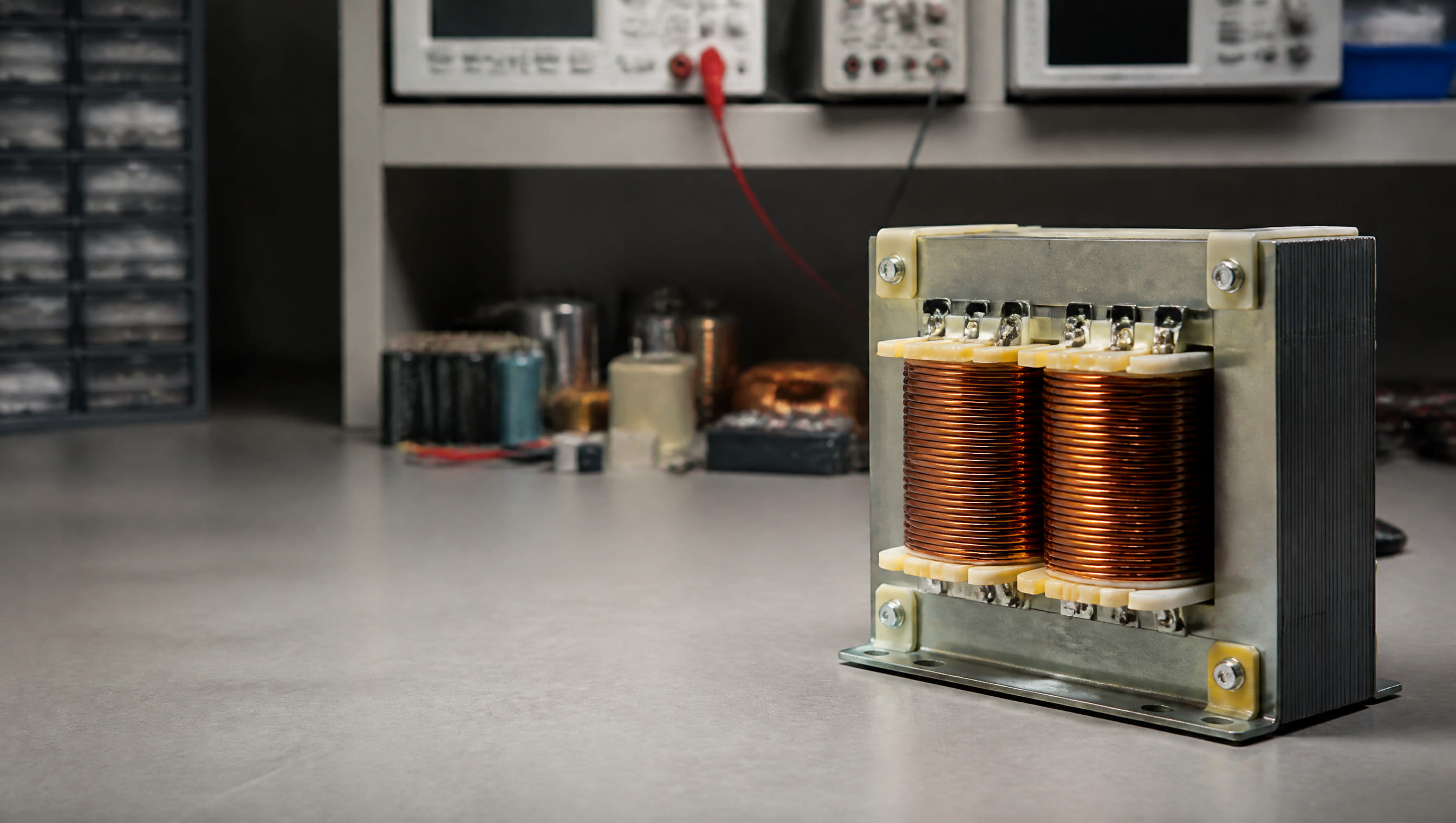

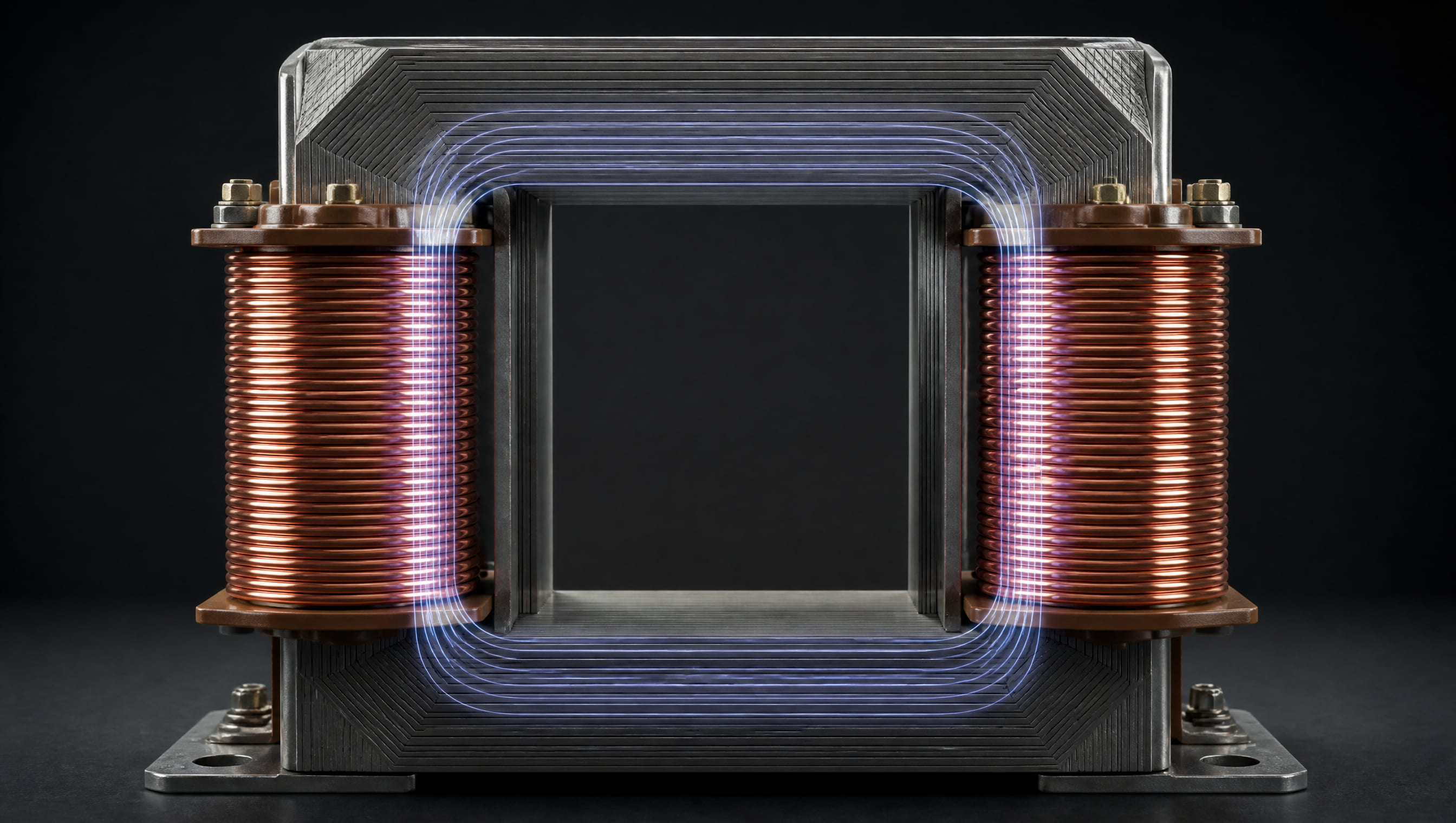

Гальваническая изоляция – это отсутствие проводящего контакта между двумя электрическими цепями. В разделительном трансформаторе первичная и вторичная обмотки электрически не соединены: энергия передаётся исключительно через переменное магнитное поле в сердечнике. Это означает, что ток утечки, помехи и потенциал «земли» первичной сети не передаются во вторичную цепь.

Практических следствий у этого несколько. Во-первых, устраняется риск поражения током при случайном прикосновении к одному из проводников вторичной цепи – поскольку она не имеет гальванической связи с землёй. Во-вторых, подавляются высокочастотные помехи, проникающие из сети питания. В-третьих, исключаются токи, обусловленные разностью потенциалов земли в разных точках установки – так называемые контурные токи.

Где применяются разделительные трансформаторы

Область применения определяется задачами, которые решает гальваническая изоляция. Можно выделить несколько ключевых направлений.

Медицинское оборудование. В операционных залах, отделениях реанимации и интенсивной терапии разделительные трансформаторы входят в состав IT-систем электроснабжения – изолированных от земли сетей. Ток утечки представляет особую опасность для пациентов при инвазивных процедурах, когда сопротивление кожи не играет защитной роли. Медицинские разделительные трансформаторы проектируются в соответствии с требованиями стандарта IEC 61558-2-15 и обеспечивают гальваническую изоляцию при минимальном токе утечки.

Промышленная автоматика и испытательные стенды. При подключении измерительного оборудования к промышленным сетям разность потенциалов между землями разных участков установки может вносить погрешность в измерения или повреждать чувствительную электронику. Разделительный трансформатор устраняет эту проблему, создавая изолированную точку отсчёта.

Лабораторное оборудование. При работе с электронными схемами под напряжением – отладке, измерениях, ремонте – разделительный трансформатор защищает как оператора, так и подключённые приборы. Осциллограф, подключённый через разделительный трансформатор, не создаёт короткого замыкания при измерении потенциалов в разных точках схемы.

Аудиотехника. Разделительные трансформаторы устраняют контурные токи – основную причину фонового гула в профессиональных звуковых системах, когда несколько единиц оборудования подключены к разным розеткам с разным потенциалом земли.

Импульсные источники питания. В составе импульсных блоков питания разделительный трансформатор обеспечивает гальваническую изоляцию между первичной высоковольтной цепью и вторичной низковольтной – это требование безопасности для большинства классов оборудования.

Конструктивные особенности

Разделительные трансформаторы выпускаются на ферритовых сердечниках (для высокочастотных схем и импульсных источников питания) и на сердечниках из электротехнической стали (для сетевых частот 50–60 Гц). Выбор типа сердечника определяется рабочей частотой.

Между первичной и вторичной обмотками нередко устанавливается электростатический экран – заземлённый металлический слой, который дополнительно подавляет ёмкостную связь между обмотками и улучшает фильтрацию высокочастотных помех.

Ключевые параметры, на которые ориентируются при выборе разделительного трансформатора:

• Мощность (ВА) – должна перекрывать суммарную нагрузку подключаемого оборудования с запасом
• Класс изоляции – определяет допустимую рабочую температуру обмоток; для промышленных применений обычно класс F или H
• Ток утечки – критичен для медицинского оборудования; регламентируется стандартом IEC 61558-2-15
• Наличие электростатического экрана – важно при высоких требованиях к подавлению помех
• Рабочая частота – сетевые (50 Гц) или высокочастотные (десятки–сотни кГц для импульсных схем)

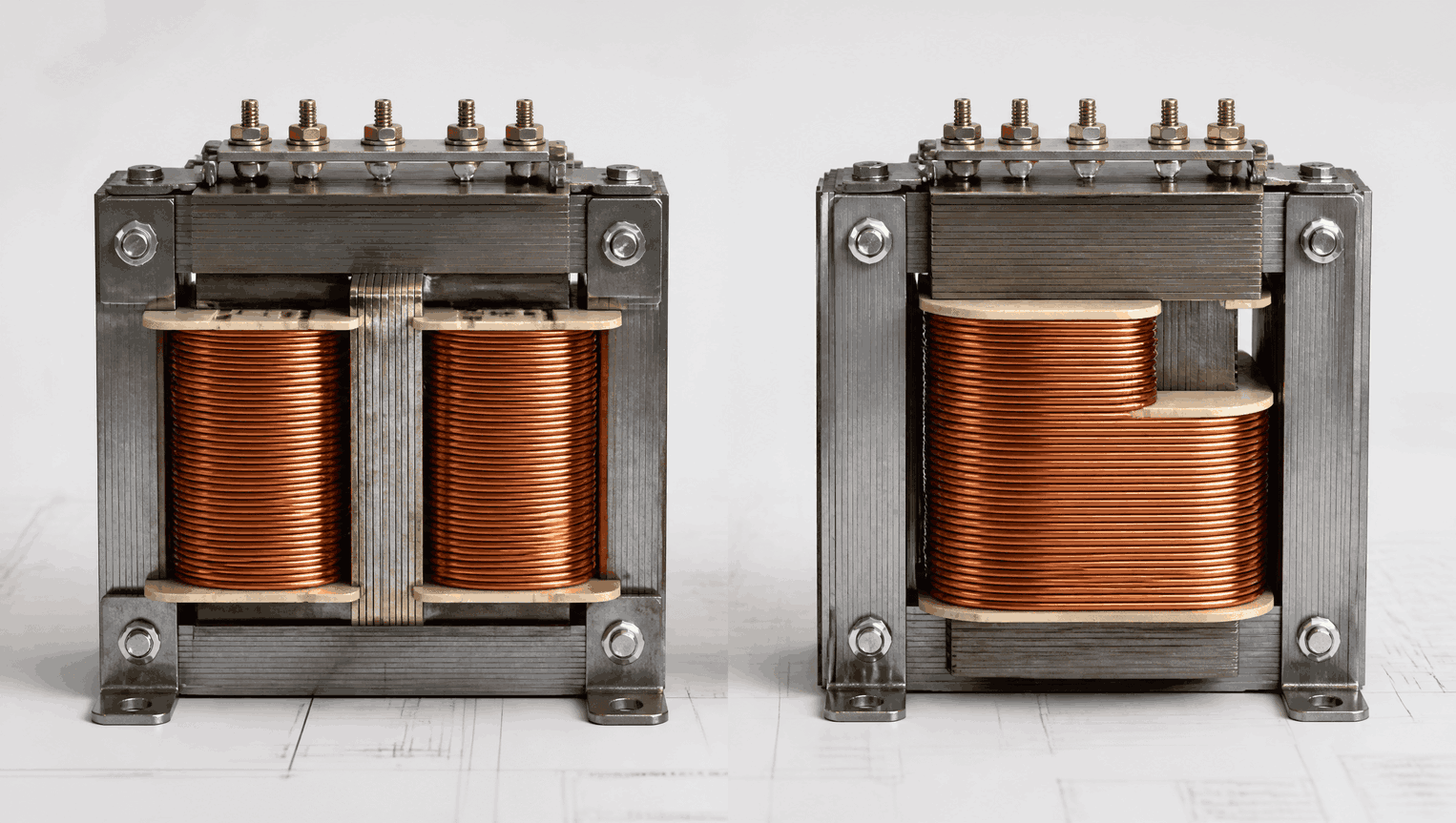

Чем разделительный трансформатор отличается от автотрансформатора

Принципиальное отличие – наличие или отсутствие гальванической изоляции. Автотрансформатор имеет общую часть первичной и вторичной обмотки: он меняет напряжение, но не разрывает электрическую цепь. Разделительный трансформатор – всегда две независимые обмотки, между которыми нет прямой электрической связи. Именно поэтому автотрансформатор не может использоваться там, где требуется изоляция: в медицине, при подключении к пациентам или при работе с незаземлёнными цепями.

Производство и поставки

Разделительные трансформаторы для импульсных источников питания изготавливаются на ферритовых сердечниках серий EE, EF, ETD, EFD и других. «Ормикс-Компонент» поставляет ферритовые сердечники, каркасы, обмоточные провода и изоляционные материалы для производства трансформаторов, а собственное производственное подразделение в Туле выпускает импульсные трансформаторы под заказ – с минимальной партией от 500 штук и сроком поставки от двух недель. По вопросам производства и поставок обращайтесь по телефону 8 (495) 544-71-16.
