Расшифровка маркировки ферритовых сердечников: полный гид

Маркировка ферритового сердечника на первый взгляд выглядит как набор букв и цифр без очевидной логики. На практике каждый элемент обозначения несёт конкретную информацию: о форме, размерах, материале и характеристиках изделия. Разобравшись в этой системе один раз, вы сможете самостоятельно читать каталоги, сравнивать позиции разных производителей и избегать ошибок при подборе комплектующих.

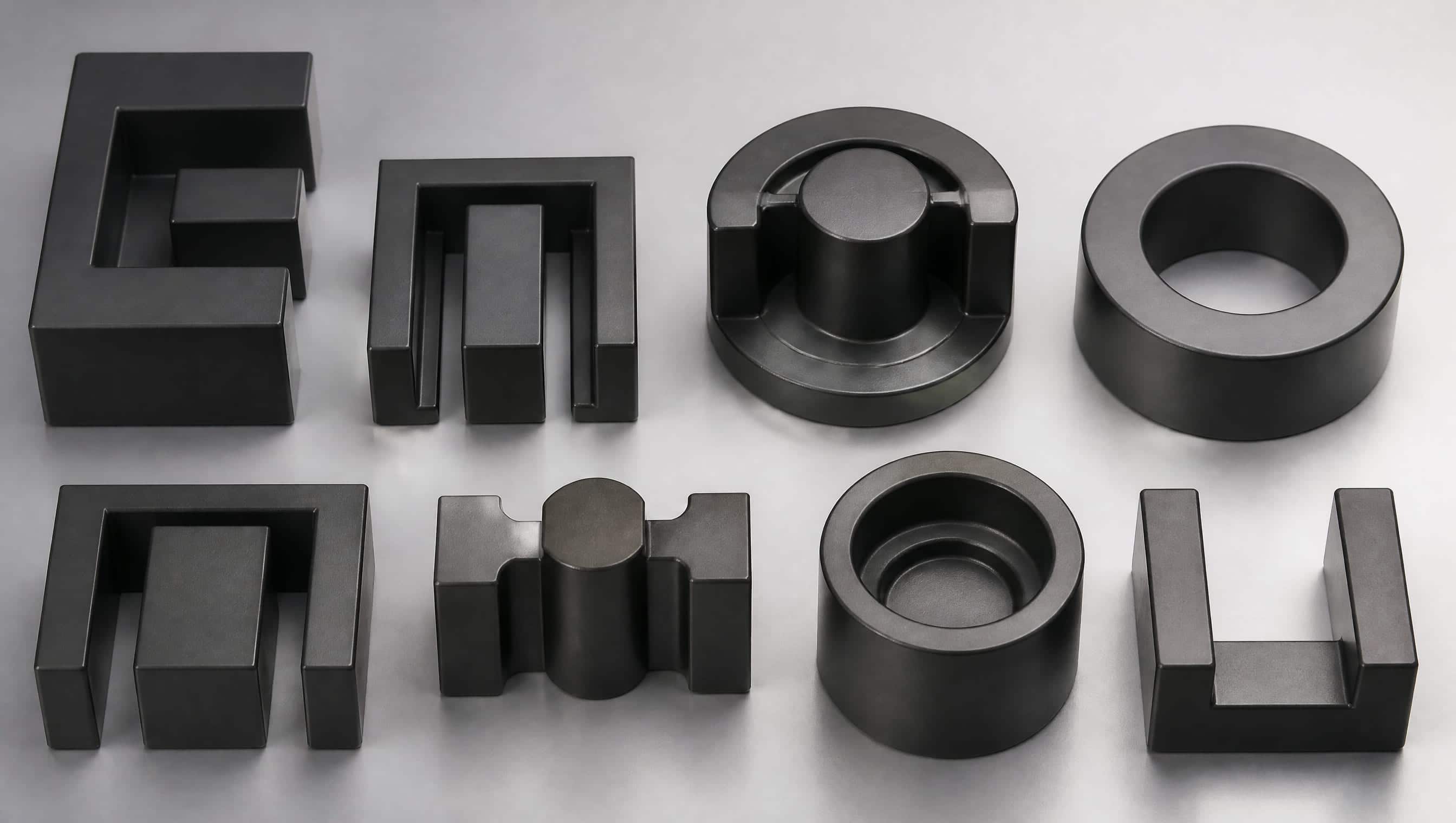

Что означает буквенный префикс: форма сердечника

Первые буквы в обозначении описывают конструктивную форму сердечника. Это важнейший параметр, определяющий область применения и совместимость с каркасом.

Основные серии и их расшифровка:

• E, EE, EI– Е-образные сердечники; две половины складываются в замкнутый магнитопровод. EE означает комплект из двух E-половин, EI – из E-половины и плоской I-пластины. Широко применяются в импульсных трансформаторах и дросселях.
• EF, EFD– модификации E-серии с оптимизированным сечением центрального керна и уменьшенной высотой конструкции; востребованы в компактных источниках питания, где важны минимальные габариты при сохранении передаваемой мощности.
• ETD– сердечники с круглым центральным керном; обеспечивают хорошее заполнение окна обмоткой, удобную намотку и широко применяются в мощных импульсных трансформаторах.
• ER– сердечники с круглым керном меньших типоразмеров; для ряда исполнений (ER9,5/5, ER11/5, ER14,5/6) выпускаются каркасы и крепёжные аксессуары для поверхностного монтажа.
• PQ– сердечники с прямоугольным контуром и круглым керном; оптимизированы по соотношению занимаемой площади платы к передаваемой мощности.
• RM (RectangularModule)– модульная конструкция с интегрированным основанием, разработанная для станочной и автоматической намотки; доступны исполнения с уменьшенной высотой (LowProfile).
• POT, CUT–горшкообразные сердечники; обеспечивают хорошее экранирование магнитного поля, применяются там, где важна минимальная индуктивность рассеяния.
• UU, UF– U-образные половины; используются преимущественно в сетевых фильтрах и синфазных дросселях.

Цифры после буквенного префикса: размеры

Следом за буквами идут размеры – как правило, через косую черту, в миллиметрах. Пример: ETD29/16/10 означает сердечник серии ETD с внешней длиной 29 мм, высотой 16 мм и диаметром центрального керна 10 мм. Аналогичная логика работает для большинства серий: E42/21/20, EFD20/10/7, PQ26/25 и так далее.

Для серии RM размер обозначается одним числом – диаметром описанной окружности в миллиметрах: RM8, RM10, RM14. TDK/EPCOS выпускает восемь типоразмеров RM – от RM4 до RM14.

Важно понимать: при совпадающем буквенно-цифровом обозначении геометрия сердечников разных производителей может незначительно отличаться. Это особенно характерно при сравнении европейских брендов с китайскими аналогами. Перед запуском в серию рекомендуется сверять фактические размеры с чертежом в даташите.

Марка материала: что означают N87, N97, N49 и другие

Марка материала – ключевой параметр, определяющий рабочую частоту и потери. Обозначения у разных производителей различаются, но система TDK/EPCOS (серия N) является де-факто отраслевым ориентиром.

Материалы N27 применяются в диапазоне до 100 кГц, N87, N97, N88, N95, N96 и N92 – до 500 кГц для силовых цепей, N49 особенно подходит для частот до 1 МГц. Все они относятся к марганец-цинковым (MnZn) ферритам – оксидным материалам на основе железа, марганца и цинка, обладающим высокой магнитной проницаемостью и низкими потерями на высоких частотах.

Никель-цинковые (NiZn) ферриты применяются на ещё более высоких частотах и в задачах подавления электромагнитных помех. В российской номенклатуре им соответствуют марки М100НН, М400НН, М600НН и другие. Ряд производителей использует альтернативные системы обозначений материалов – например, PC40, PC95, PC200. В таких случаях ориентируйтесь не на буквенно-цифровой код, а на параметры из даташита: начальную проницаемость, плотность потерь и рабочий частотный диапазон.

Отдельно можно упомянуть порошковые материалы, или сердечники с распределенным зазором, где используются различные комбинации железа, алюминия, кремния и др., но, как правило, эти сердечники выпускаются в виде колец (тороидальных)

Параметр AL и обозначение зазора

После типоразмера и марки материала в коде заказа нередко указывается значение AL – коэффициент индуктивности, выражаемый в нГн. Он показывает, какую индуктивность обеспечивает один виток обмотки на данном сердечнике. По значению AL рассчитывается необходимое число витков для получения заданной индуктивности.

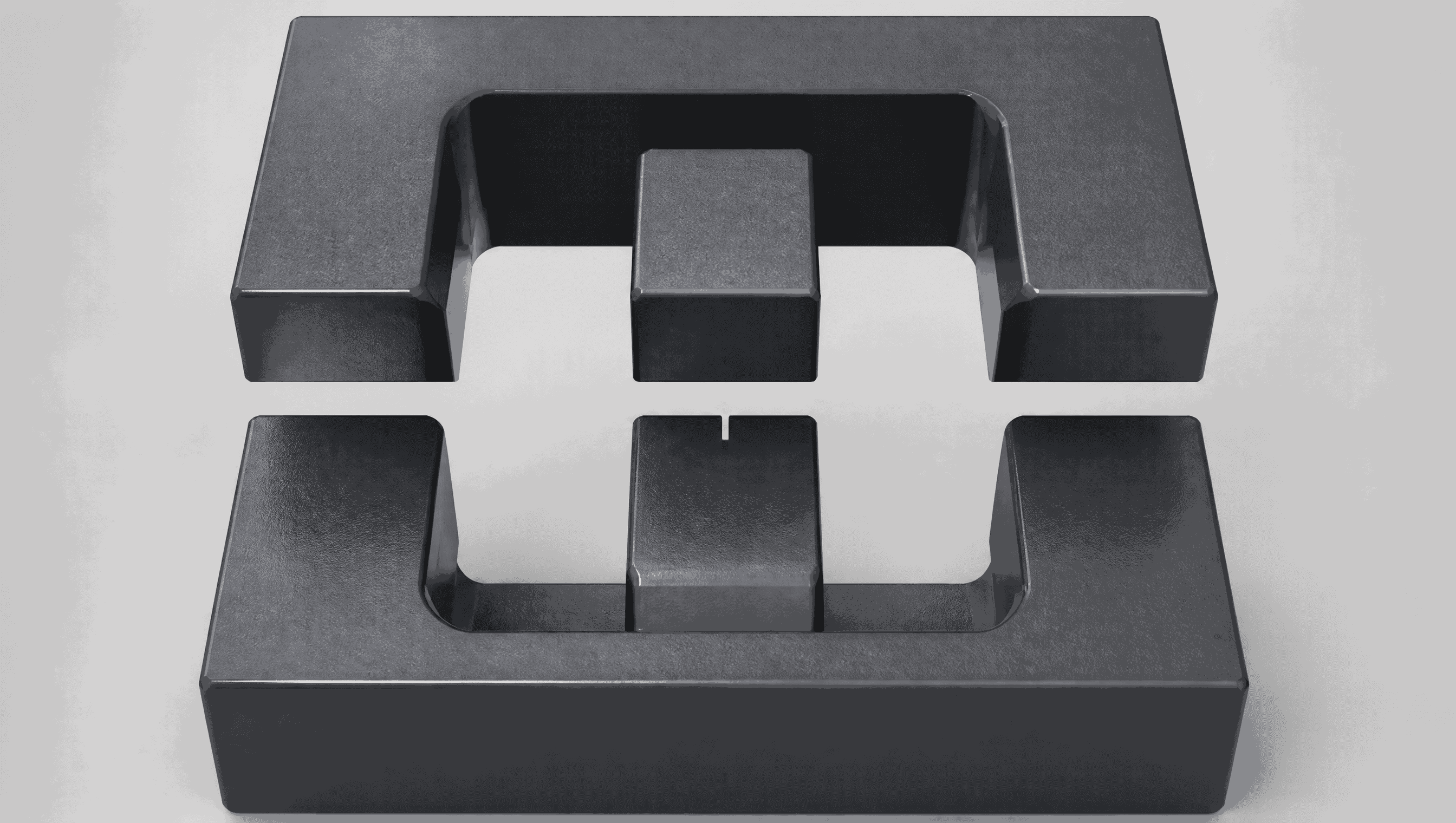

Если сердечник поставляется с немагнитным зазором, это также отражается в коде. Пример для серии RM: обозначение J400 означает, что зазор отобран для обеспечения AL = 400 нГн. Допуск на значение AL у зазорных сердечников, как правило, составляет ±3–15% в зависимости от типоразмера и марки материала.

На нашем производстве при проточке зазора как правило, мы требуем у клиента указать индуктивность обмотки при заданном количестве витков или значение Al, так как начальная проницаемость сердечника имеет довольно большие допуски и ориентироваться только на величину зазора не всегда удается. При указании заказчиком Al мы полагаем, что одна половина будет с зазором, вторая – без.

На что обращать внимание при подборе и заказе

Разобравшись в структуре маркировки, удобно пользоваться следующим чек-листом при выборе позиции:

• Форма – определяет совместимость с каркасом; проверьте, что каркас и сердечник относятся к одной серии и типоразмеру. Также убедитесь, что выбранный вами комплект каркас-сердечник представлен на рынке. Нередки ситуации, когда разработчик закладывает экзотические типы, поставка которых затруднена или попросту невозможна.
• Размер – сверяйте все габаритные цифры, а не только первую; разные производители могут иметь незначительные отличия в геометрии при совпадающем обозначении
• Марка материала – соответствует ли рабочей частоте вашего устройства и области применения компонента.
• AL и зазор – если требуется конкретное значение индуктивности, заказывайте сердечник с нужным AL, а не рассчитывайте под негарантированный разброс
• Единица поставки – штука или комплект; особенно важно при работе с китайскими поставщиками, где практика может отличаться от европейской

Где купить ферритовые сердечники с нужной маркировкой

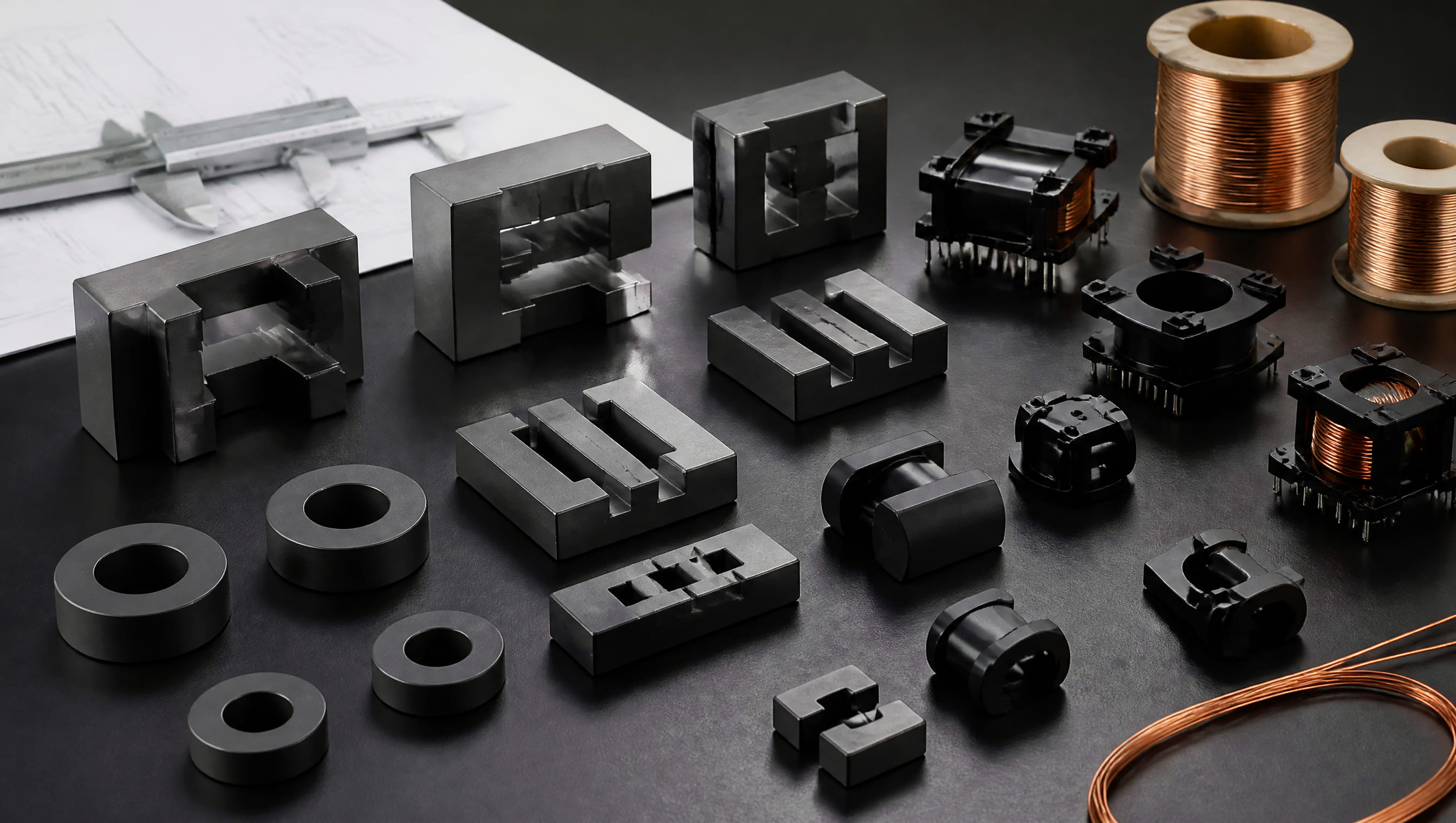

«Ормикс-Компонент» поставляет ферритовые сердечники серий EE/EF/EI, EFD, ER/ETD, PQ, RM, POT/CUT, UU/UF. В наличии на московском складе поддерживаются наиболее востребованные типоразмеры; под нестандартные позиции возможна поставка под заказ с производства. Технические специалисты компании помогут подобрать аналог, если нужная позиция недоступна или требует замены по параметрам. По вопросам наличия и подбора обращайтесь по телефону 8 (495) 544-71-16.
