Полиимидная лента в трансформаторах: свойства, применение, отличия от майлара

Когда речь заходит о межслойной изоляции в трансформаторах и дросселях, выбор между полиимидной лентой и майларом (PET-лентой) нередко воспринимается как вопрос цены. На практике это вопрос надёжности и соответствия условиям эксплуатации. Разберём, чем отличаются эти материалы, где каждый из них уместен и на что обращать внимание при закупке.

Что такое полиимидная лента

Полиимидная лента – это гибкий изоляционный материал на основе полиимидной плёнки (наиболее известная марка – Kapton производства DuPont, хотя на рынке присутствует множество аналогов, в том числе китайского производства). С одной или двух сторон плёнка покрыта акриловым или силиконовым клеевым слоем, который обеспечивает фиксацию при намотке.

Ключевые физические свойства полиимидной ленты определяются химической структурой полиимида – одного из наиболее термостойких полимеров, применяемых в электронике:

• Рабочая температура – до +260 °C в длительном режиме; материал сохраняет работоспособность в широком диапазоне температур, включая криогенные, что делает его востребованным в том числе в специальной технике.
• Электрическая прочность – для стандартных лент толщиной 25 мкм составляет порядка 3–4 кВ (по ASTM D149); плёнки толщиной 50–75 мкм выдерживают существенно большее напряжение пробоя.
• Химическая стойкость – устойчива к большинству растворителей, что важно при пропитке трансформаторов лаками и компаундами.
• Механическая прочность – высокое сопротивление разрыву и истиранию при малой толщине, что позволяет использовать тонкие слои без риска повреждения при намотке.
• Негигроскопичность – плёнка практически не поглощает влагу, что обеспечивает стабильность диэлектрических свойств в условиях повышенной влажности.

Где применяется в трансформаторах

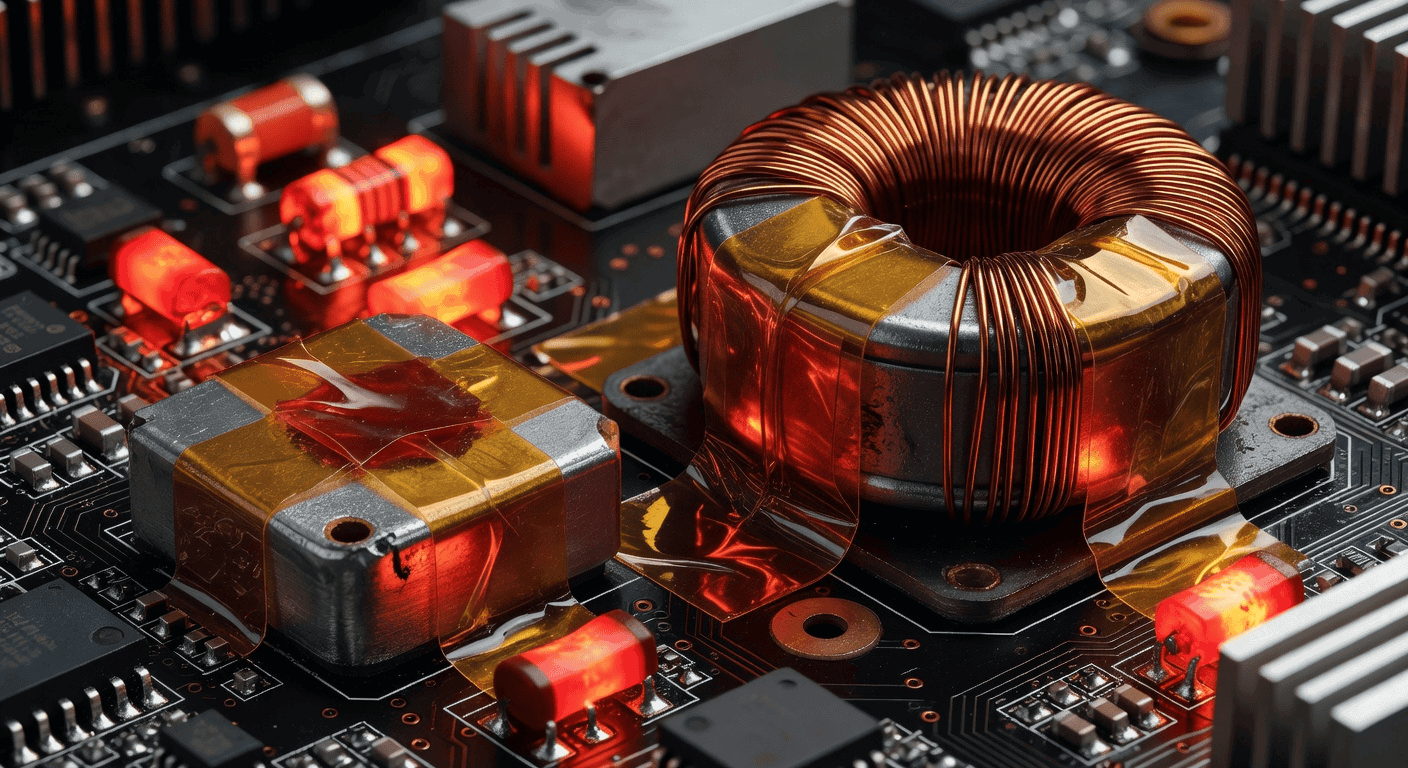

В намоточных изделиях полиимидная лента используется в нескольких позициях. Прежде всего – как межслойная изоляция между первичной и вторичной обмотками, где требуется выдерживать высокое напряжение пробоя. В трансформаторах для импульсных источников питания, соответствующих стандартам безопасности IEC 60950 и IEC 62368, расстояние и электрическая прочность между первичной и вторичной обмотками нормированы – полиимидная лента позволяет выполнить эти требования при минимальной толщине изоляционного слоя.

Вторая типичная зона применения – изоляция выводов обмоток в местах, где провод проходит через щели каркаса или соприкасается с острыми краями. Здесь важна именно механическая стойкость к истиранию, которую полиимид обеспечивает лучше, чем более мягкие материалы.

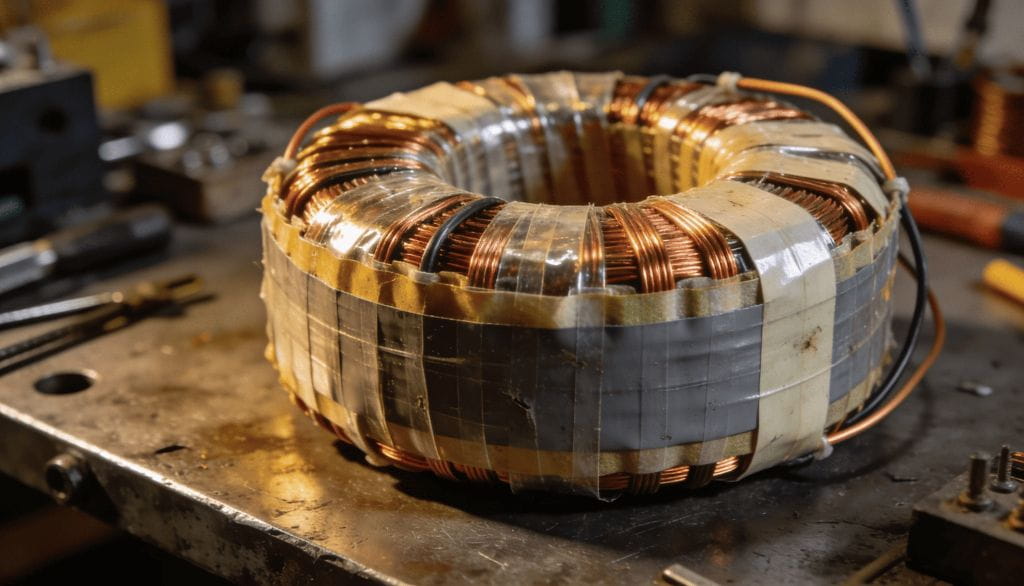

Также лента применяется для фиксации концов обмоток и защиты внешнего слоя готового изделия перед пропиткой.

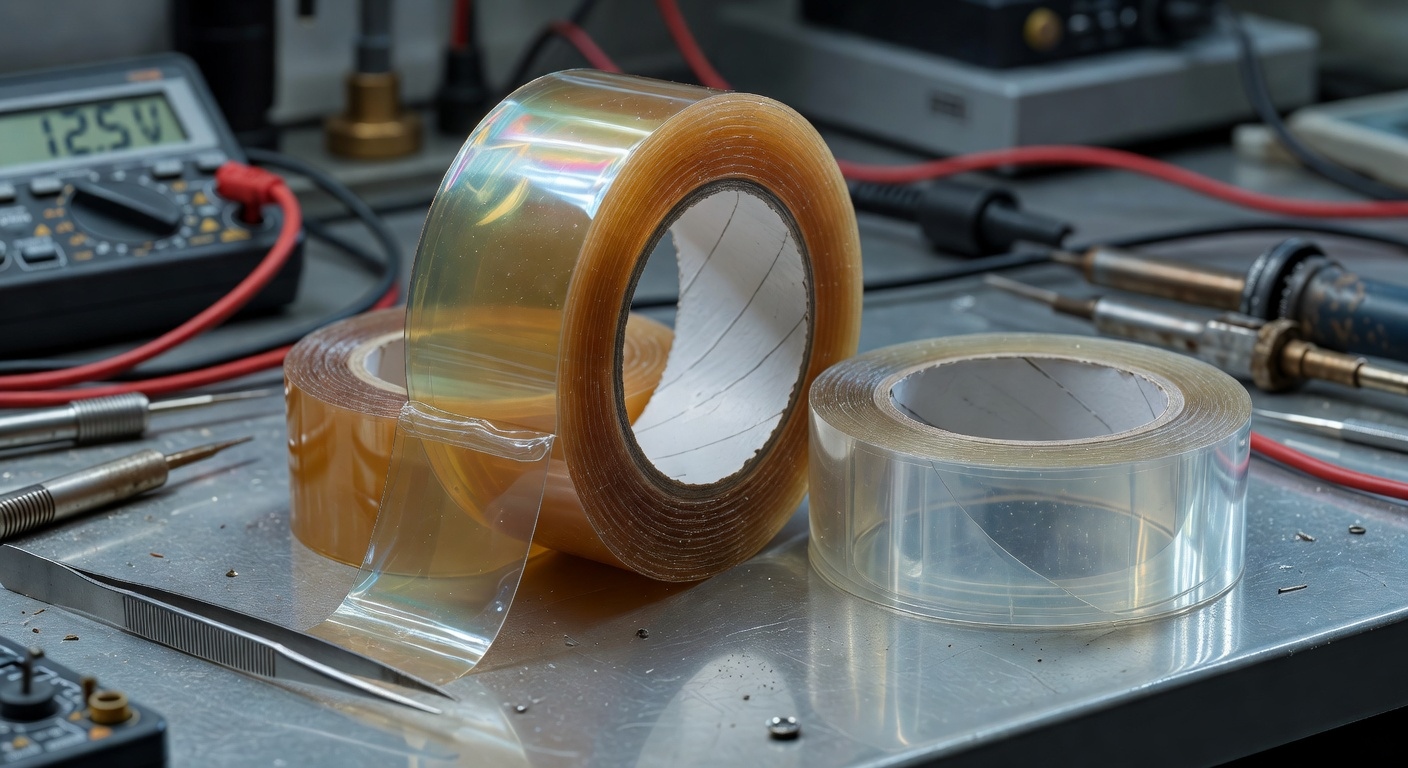

Чем майлар отличается от полиимида

Майлар – торговое название полиэтилентерефталата (PET), выпускаемого в виде тонкой плёнки или ленты с клеевым слоем. Это значительно более доступный материал, и в ряде применений он полностью справляется со своей задачей. Однако между ним и полиимидом есть принципиальные различия, которые определяют область допустимого применения каждого.

Главное отличие – термостойкость. PET-лента сохраняет свойства до температуры около 105–130 °C в длительном режиме. При более высоких температурах она размягчается, теряет механическую прочность и может деформироваться под давлением обмотки. Полиимид в тех же условиях остаётся стабильным.

Второе отличие – поведение при нагреве. Удельная электрическая прочность полиимида и PET при комнатной температуре сопоставима, однако полиимид сохраняет свои диэлектрические характеристики при высоких температурах, тогда как PET заметно деградирует. Для межобмоточной изоляции в схемах с интенсивным тепловыделением это принципиально.

Третье – химическая стойкость. PET менее устойчив к агрессивным растворителям и некоторым пропиточным лакам. Если технология производства предполагает вакуумную пропитку, поведение изоляционного материала в контакте с лаком нужно проверять отдельно.

Сравнительная таблица в двух словах: майлар дешевле, проще в работе и достаточен для трансформаторов с невысокой рабочей температурой и умеренными требованиями к электрической прочности. Полиимид нужен там, где условия жёстче.

На что обращать внимание при закупке

Рынок полиимидной ленты – особенно в сегменте китайских производителей – неоднороден по качеству. Оригинальный Kapton и его качественные аналоги имеют стабильную толщину плёнки, равномерный клеевой слой и подтверждённые характеристики. Более дешёвые варианты могут не соответствовать заявленным параметрам по пробивному напряжению и термостойкости.

При выборе поставщика и оценке продукции стоит обращать внимание на следующее:

• Толщина плёнки и клеевого слоя – должны быть указаны раздельно. Стандартные исполнения: плёнка 25 мкм + клей 25 мкм (итого 50 мкм) или плёнка 50 мкм + клей 25 мкм. Суммарная толщина влияет на коэффициент заполнения окна сердечника.
• Тип клеевого слоя – акриловый клей дешевле и достаточен для большинства применений; силиконовый клей обеспечивает более высокую термостойкость и лучшую совместимость с пропиточными составами.
• Наличие сертификатов и технической документации – у добросовестного поставщика должны быть данные по пробивному напряжению, температурному диапазону и химической стойкости конкретной партии.
• Ширина рулона – подбирается под конкретный каркас и технологию намотки; стандартные ширины от 3 до 50 мм, нестандартные нарезаются под заказ.
• Условия хранения – клеевой слой ленты чувствителен к влажности: при длительном хранении рулоны должны находиться в герметичной упаковке, иначе клей теряет липкость и может расслаиваться.

Итог

Полиимидная лента – материал с чётко очерченной областью применения. Там, где трансформатор работает при высоких температурах, должен выдерживать высокое напряжение между обмотками или проходить пропитку агрессивными составами, замена полиимида на майлар – это осознанный компромисс с надёжностью. В менее жёстких условиях PET-лента вполне справляется и экономически оправдана. Понимание этой границы позволяет принимать обоснованные решения как при проектировании изделия, так и при формировании оптовых заказов на расходные материалы.
