Компоненты для частотных преобразователей: требования и подбор

Частотный преобразователь – устройство, которое управляет скоростью вращения электродвигателя, изменяя частоту и напряжение питания. Его работа напрямую зависит от качества внутренней элементной базы. Неправильно подобранный конденсатор или дроссель приведёт к перегреву, нестабильной работе или преждевременному отказу оборудования. Разберём, какие компоненты входят в состав частотника и на что обращать внимание при закупке.

Из чего состоит частотный преобразователь

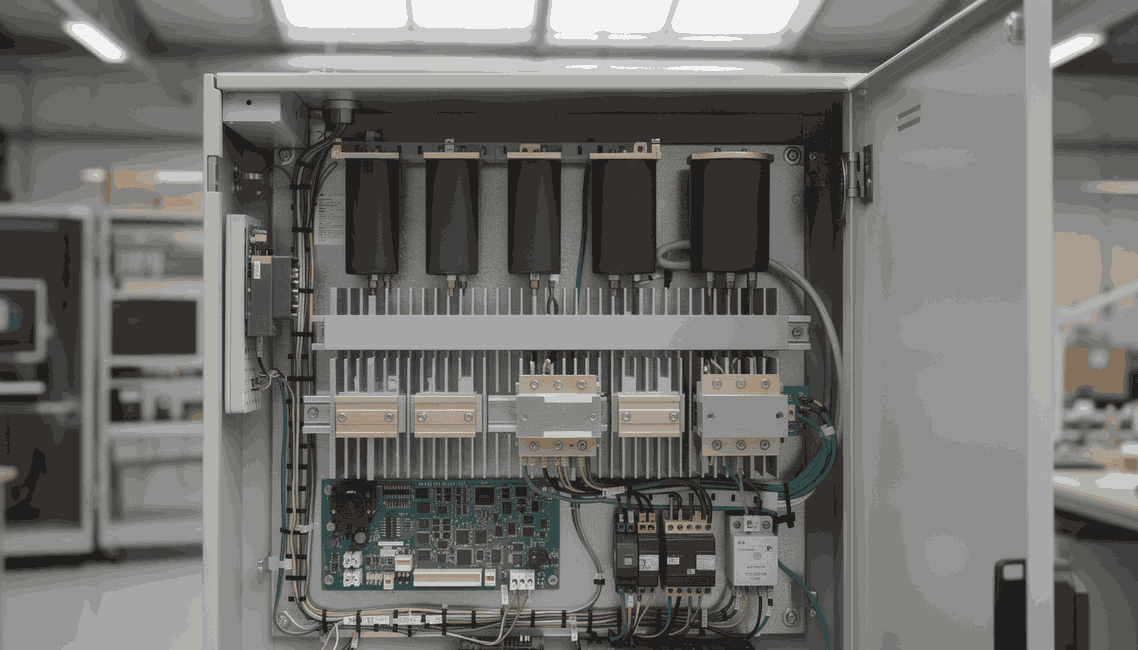

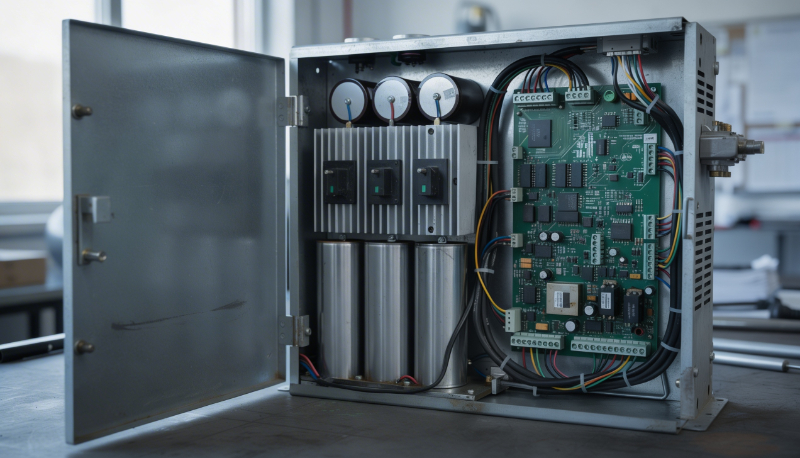

Конструктивно частотный преобразователь делится на несколько функциональных блоков: входной выпрямитель, звено постоянного тока, инвертор и система управления. Каждый блок предъявляет собственные требования к пассивным и активным компонентам.

Входной выпрямитель преобразует переменный сетевой ток в постоянный – здесь работают силовые диоды и электролитические конденсаторы. Звено постоянного тока сглаживает пульсации напряжения, основная нагрузка приходится на фильтрующие конденсаторы большой ёмкости. Инвертор на IGBT-транзисторах формирует выходное напряжение с изменяемой частотой. В системе управления задействованы микросхемы, резисторы, SMD-конденсаторы и прочая обвязка. Помимо этого, практически каждый преобразователь оснащён входным EMI-фильтром на синфазных дросселях и X/Y-конденсаторах, который подавляет высокочастотные помехи, генерируемые инвертором обратно в сеть.

Конденсаторы: главный расходник звена постоянного тока

Электролитические конденсаторы в шинах постоянного тока работают в жёстких условиях: высокое напряжение, пульсирующий ток, нагрев от соседних элементов. Именно они чаще всего становятся причиной выхода преобразователя из строя после нескольких лет эксплуатации.

При выборе конденсаторов для частотника принципиально важны:

• Рабочее напряжение – должно превышать напряжение шины с запасом. Для трёхфазных сетей 380 В пиковое напряжение на шине DC составляет около 537 В (380 В × √2). С учётом допусков сети применяются конденсаторы 400–450 В в компактных схемах или 500 В и выше – при повышенных требованиях к надёжности.
• Ток пульсаций (ripple current) – именно он, а не ёмкость, определяет реальный ресурс изделия.
• ESR – чем ниже эквивалентное последовательное сопротивление, тем меньше тепловыделение при прохождении пульсирующего тока.
• Температурный диапазон – в промышленных шкафах управления конденсаторы на 85°С неуместны; нужны изделия на 105°С.
• Срок службы – для промышленного применения выбирают конденсаторы с ресурсом от 5000 часов при максимальной температуре.

В цепях управления применяются керамические SMD-конденсаторы. Для ответственных узлов используют диэлектрики класса C0G (NP0) – они обеспечивают минимальный температурный дрейф ёмкости.

Дроссели и синфазные фильтры

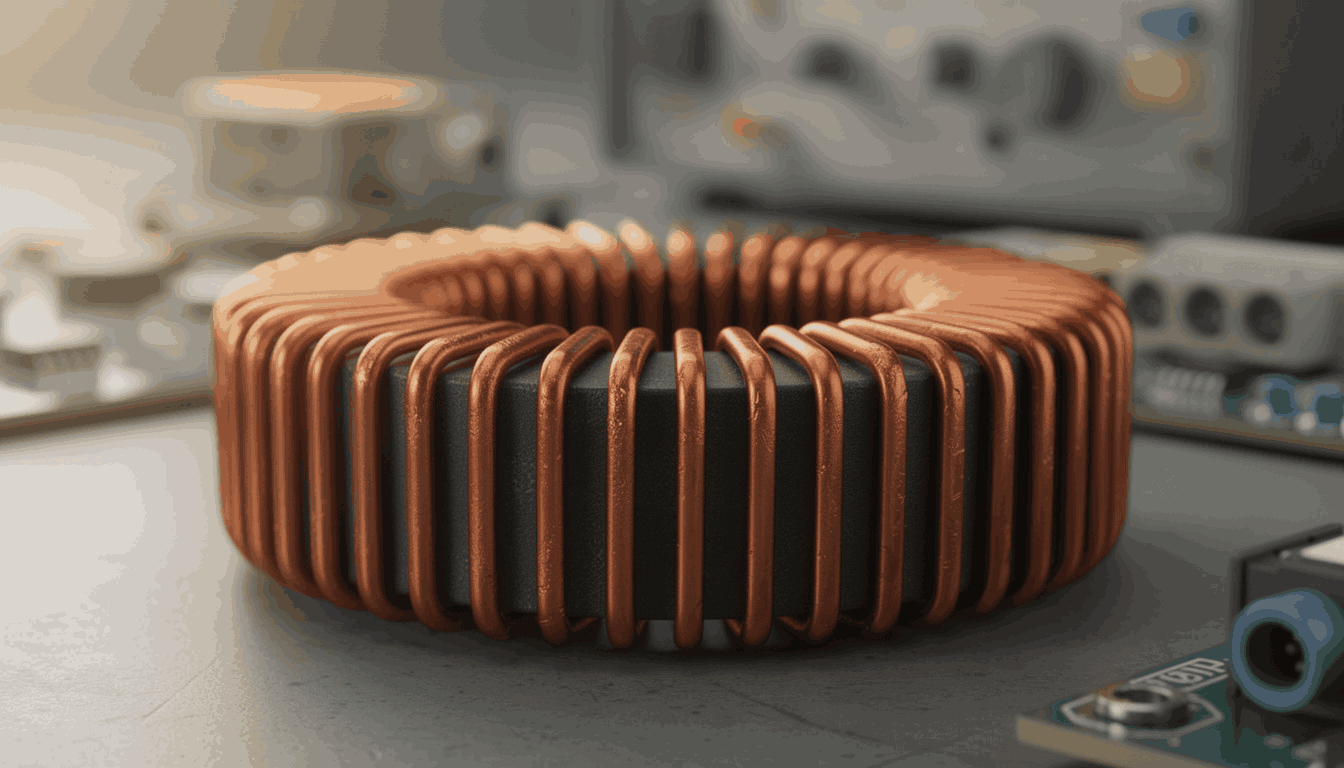

DC-дроссель в звене постоянного тока сглаживает пульсации тока, снижает нагрузку на конденсаторы шины и уменьшает гармонические искажения в питающей сети. Синфазный дроссель на входе подавляет высокочастотные помехи в диапазоне от 150 кГц до 30 МГц. Конструктивно он представляет собой две обмотки на общем сердечнике – тороидальном или типа UU/UF.

При подборе дросселей необходимо контролировать насыщение сердечника при максимальном токе. Если сердечник входит в насыщение, индуктивность резко падает и дроссель перестаёт работать. Для силовых дросселей предпочтительны сердечники с распределённым зазором или порошковые тороиды – они обеспечивают более «мягкое» насыщение по сравнению с ферритом.

Резисторы и полупроводники

Резисторы в частотниках выполняют несколько функций: токоизмерение в силовых цепях (шунты), задание времени заряда конденсаторов при включении (pre-charge), балансировка конденсаторов, обвязка драйверов затворов IGBT. Шунты должны иметь минимальный температурный коэффициент сопротивления и высокую импульсную стойкость. Резисторы в цепях затворов влияют на скорость переключения транзисторов и уровень помех при коммутации.

Диоды в выпрямительном мосту для трёхфазных устройств средней и большой мощности выбирают дискретными, с запасом по обратному напряжению и допустимому прямому току.

Обмоточные провода и изоляция

Дроссели и трансформаторы блоков питания внутри частотника наматываются эмальпроводом. Класс нагревостойкости провода должен соответствовать тепловому режиму узла. Для обмоток в условиях повышенной температуры применяют провода класса F (155°С) и H (180°С).

В высокочастотных узлах нередко применяют литцендрат. Он снижает потери от скин-эффекта, начиная примерно с 10–20 кГц, и особенно эффективен на частотах от десятков килогерц и выше. Диаметр отдельных жил литцендрата подбирается под рабочую частоту: чем выше частота, тем тоньше должна быть жила.

Межслойная изоляция обмоток выполняется полиимидной или PET-лентой. Полиимидная лента выдерживает длительное воздействие температур до 180°С и выше, что делает её предпочтительной для трансформаторов с интенсивным нагревом.

Как подходить к закупке

При серийном производстве важна не только техника, но и стабильность поставок – смена производителя компонента требует повторной квалификации.

Практические рекомендации:

• Запрашивайте данные о доступности компонента на горизонте 12–18 месяцев.
• Для конденсаторов шины запрашивайте datasheet с графиком зависимости ресурса от температуры и тока пульсаций.
• При выборе дросселей уточняйте кривую индуктивности от тока – поведение при токах, близких к максимальным, критично.
• Для компонентов цепей управления выбирайте промышленный диапазон температур: от -40 до +85°С или шире.
• При сертификации по ЭМС требования к синфазным дросселям и X/Y-конденсаторам жёстко регламентированы – учитывайте это заранее.
• Используйте образцы для отработки конструкции до размещения крупного заказа.

Грамотный подбор компонентов – это баланс между техническими параметрами, ресурсом и доступностью. Начинайте с анализа тепловых и электрических режимов каждого узла, затем формируйте спецификацию под реальные условия эксплуатации.
