Кольцевой сердечник: устройство, характеристики и область применения

Кольцевой, или тороидальный, сердечник – один из наиболее распространённых типов магнитопроводов в электронике и электротехнике. Его форма кажется простой, но именно она определяет набор физических свойств, которые делают этот компонент незаменимым в целом ряде задач. Разберём, как он устроен, чем отличается от других типов сердечников и в каких устройствах применяется.

Конструкция и принцип работы

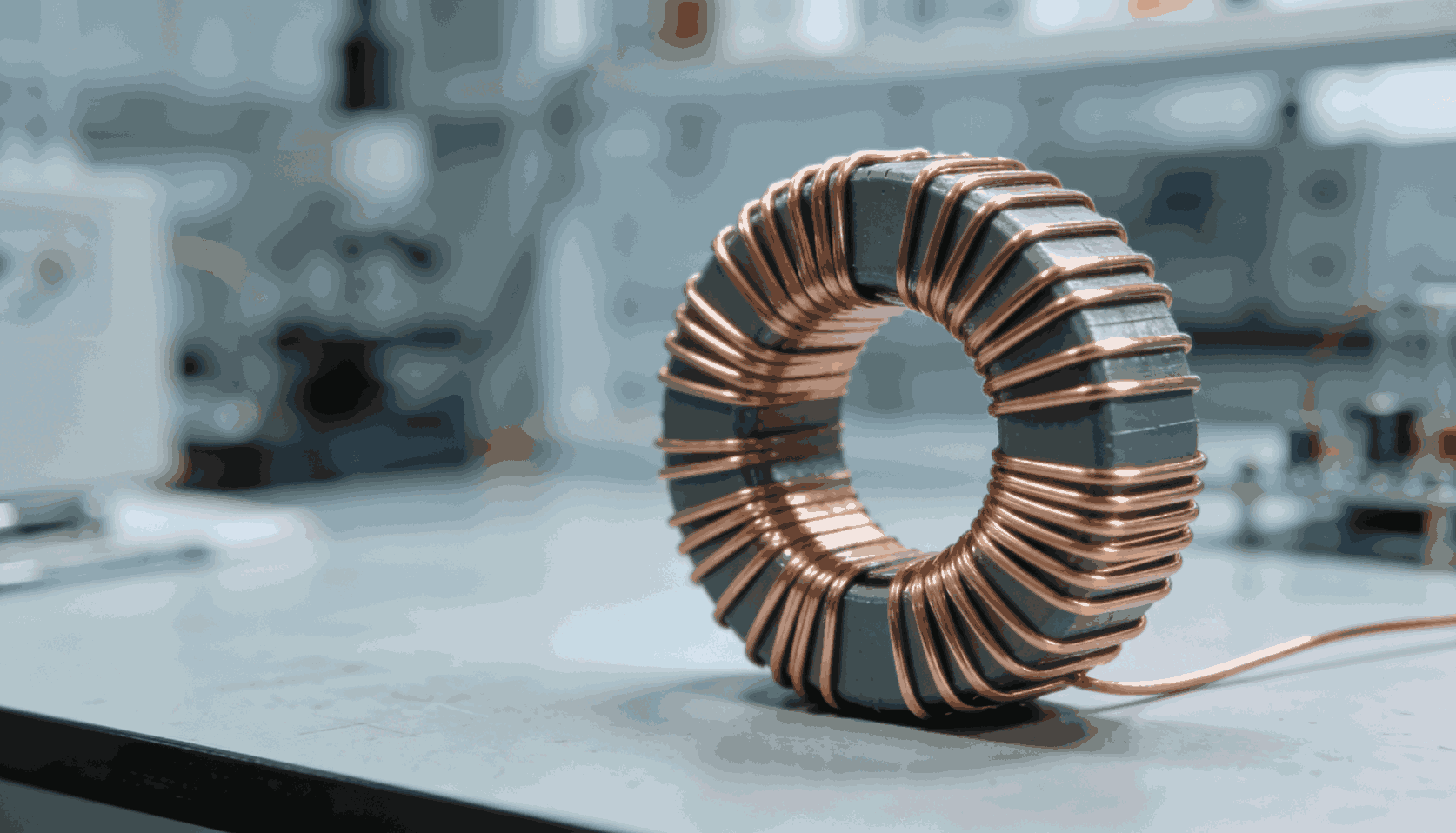

Кольцевой сердечник представляет собой замкнутый магнитопровод в форме тора – геометрического тела, похожего на бублик, с прямоугольным сечением. Обмотка наматывается непосредственно на кольцо, равномерно распределяясь по его окружности.

Замкнутая форма магнитопровода – ключевое конструктивное решение. Магнитный поток практически полностью сосредоточен внутри сердечника и не выходит за его пределы. Это принципиально отличает тороид от стержневых и броневых конструкций, где рассеяние поля в пространство неизбежно. Результат – минимальная индуктивность рассеяния, низкий уровень электромагнитных помех и высокая энергоэффективность.

Для намотки тороидальных катушек используются специализированные станки – челночного типа и втягивающие. Это обусловлено геометрией изделия: провод нужно пропускать сквозь отверстие кольца, что технически сложнее, чем намотка на открытый каркас. Именно поэтому тороидальные катушки считаются более трудоёмкими в производстве по сравнению с другими типами.

Характеристики кольцевых сердечников

Тороидальная форма обеспечивает набор характеристик, которые сложно получить на других конструкциях. Среди основных:

• Наиболее стабильное использование магнитных характеристик среди всех форм сердечников – это делает тороид предпочтительным выбором там, где требуется высокое и предсказуемое значение индуктивности при небольших габаритах.
• Относительная добротность кольцевых катушек может находиться в диапазоне от 400 до 500 – существенно выше, чем у цилиндрических исполнений.
• Наименьшая индуктивность рассеяния и распределённая ёмкость среди всех форм магнитопроводов – критично для высокочастотных схем.
• Наибольшая индуктивность намагничивания – тороидальная конструкция максимально эффективно использует магнитный материал.
• Компактность и малый вес – при равных электрических характеристиках тороид занимает меньше места, чем броневой или стержневой аналог.
• Низкое рассеяние поля – замкнутый магнитный контур удерживает поток внутри сердечника, что снижает взаимное влияние компонентов на плате и уменьшает уровень излучаемых помех.

Магнитная проницаемость и частотный диапазон определяются материалом сердечника. Наиболее распространены тороиды из феррита и из порошковых железных сплавов. Ферритовые хорошо работают на высоких частотах и обеспечивают низкие потери. Порошковые металлические сердечники имеют более высокую насыщенность и применяются в схемах, где важна линейность характеристик при значительных токах.

Область применения

Благодаря сочетанию высокой добротности, низкого рассеяния и компактности кольцевые сердечники применяются в широком спектре устройств.

Трансформаторы. Тороидальные трансформаторы используются в источниках питания, медицинском оборудовании и аудиотехнике – везде, где важен низкий уровень шума и стабильность питания. Замкнутый магнитопровод обеспечивает минимальный уровень электромагнитных помех, что особенно ценно в чувствительной аппаратуре.

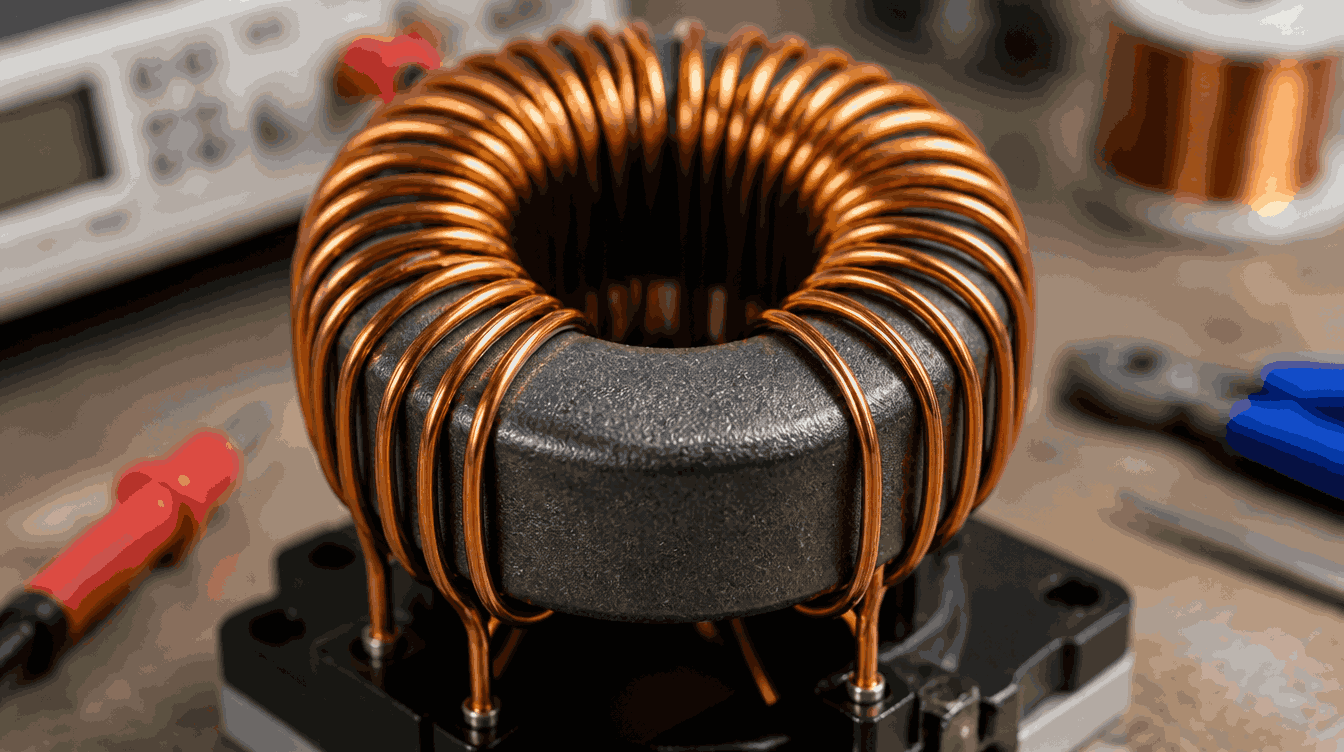

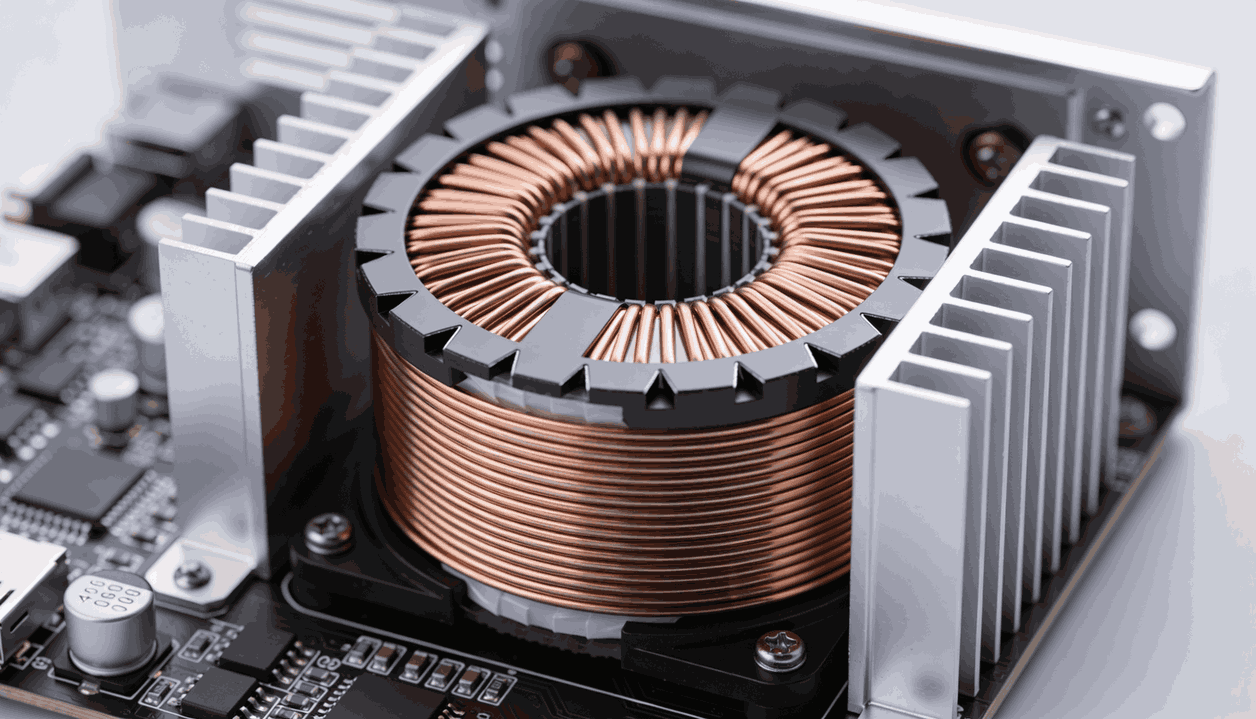

Катушки индуктивности и дроссели. Когда нужно получить высокое значение индуктивности при малых габаритах, тороидальная катушка – очевидный выбор. Она применяется в фильтрах питания, сглаживающих дросселях преобразователей напряжения, цепях подавления помех.

Сетевые фильтры (синфазные дроссели). Тороидальные сердечники лежат в основе синфазных дросселей, которые подавляют высокочастотные помехи в силовых цепях. Такие фильтры защищают оборудование от помех сети и одновременно не дают собственным помехам устройства уходить обратно в сеть.

Высокочастотные схемы. Низкая индуктивность рассеяния и высокая добротность делают тороиды пригодными для работы на частотах, где другие конструкции начинают терять эффективность.

На что обращать внимание при выборе

Выбор кольцевого сердечника начинается с понимания условий работы будущего изделия. Ключевые параметры, которые нужно определить до закупки:

• Материал – феррит для высоких частот и малых потерь, порошковые металлические сплавы там, где важна высокая насыщенность и линейность.
• Магнитная проницаемость – определяет индуктивность при заданном числе витков и влияет на рабочий частотный диапазон.
• Максимальная насыщенность (Bs) – при превышении этого значения сердечник теряет магнитные свойства, что нарушает работу всей схемы.
• Диапазон рабочих температур – особенно важен для промышленного и автомобильного применения, где температурные условия жёсткие.
• Размер и геометрия – внешний диаметр, внутренний диаметр и высота определяют, сколько витков можно разместить и какое окно доступно для намотки.
• Качество по AQL – сердечник не должен иметь трещин, сколов и геометрических отклонений, влияющих на воспроизводимость параметров от партии к партии.

Отдельно стоит сказать о немагнитном зазоре. В ряде применений – прежде всего в дросселях с большим постоянным подмагничиванием – в сердечник вводят зазор, чтобы сдвинуть точку насыщения и линеаризовать характеристику. Для тороидов это технологически сложнее, чем для разъёмных конструкций, и требует специализированного шлифовального оборудования.

Особенности закупки и производства

Тороидальные сердечники поставляются как готовые компоненты для самостоятельной намотки, так и в составе уже намотанных катушек и трансформаторов. При оптовых закупках важно обращать внимание на стабильность параметров от партии к партии – магнитная проницаемость и потери должны воспроизводиться в узких допусках, иначе характеристики готовых изделий будут плавать.

Производители, работающие напрямую с несколькими поставщиками материалов, лучше справляются с удержанием стабильного качества: при проблемах с одним источником они могут оперативно переключиться на альтернативный без изменения характеристик продукции. Для конструкторских разработок полезна возможность получить образцы до размещения серийного заказа – это позволяет проверить сердечник в реальной схеме прежде, чем фиксировать номенклатуру.
