Катушка индуктивности: что это такое, как работает и где применяется

Катушка индуктивности – один из трёх фундаментальных пассивных элементов электроники наряду с резистором и конденсатором. При этом именно она чаще всего вызывает вопросы у тех, кто впервые сталкивается с подбором компонентов: что именно происходит внутри, от чего зависят характеристики и как не ошибиться с выбором. Разберём по порядку.

Устройство и принцип работы

Катушка индуктивности – это устройство, состоящее из изолированного провода со спиралевидной намоткой. В простейшем виде это просто виток или несколько витков проводника. В более сложных конструкциях обмотка наматывается на сердечник из ферромагнитного материала.

Когда через катушку протекает ток, вокруг неё возникает магнитное поле. Ключевое свойство этого элемента – противодействие изменению тока: если ток пытается резко вырасти или упасть, катушка создаёт противодействующую ЭДС и замедляет это изменение. По этой же причине она способна накапливать энергию в магнитном поле и отдавать её обратно в цепь.

Отсюда вытекает главная практическая характеристика – реактивное сопротивление, которое зависит от частоты тока. Чем выше частота, тем больше сопротивление катушки и тем меньше ток через неё проходит. Это свойство лежит в основе большинства применений: фильтрация, подавление помех, настройка на частоту.

Роль сердечника

Катушка без сердечника работает, но её возможности ограничены. Интеграция магнитного сердечника увеличивает индуктивность без роста числа витков и габаритов – это принципиальное конструктивное решение для большинства реальных применений.

Помимо увеличения индуктивности, сердечник позволяет в небольших диапазонах варьировать её значением за счёт перемещения подстроечного элемента. Параметры сердечника в составе катушки описываются через несколько характеристик: рабочая магнитная проницаемость, номинальные потери, относительная добротность, стабильность и частотный диапазон. При росте частоты увеличиваются потери и снижается проницаемость – это снижает добротность катушки, что необходимо учитывать при проектировании.

Потери, которые вносит сердечник, делятся на три типа: диэлектрические, частотные и гистерезисные. Выбор материала сердечника во многом определяется тем, какой из этих типов потерь критичен в конкретном применении.

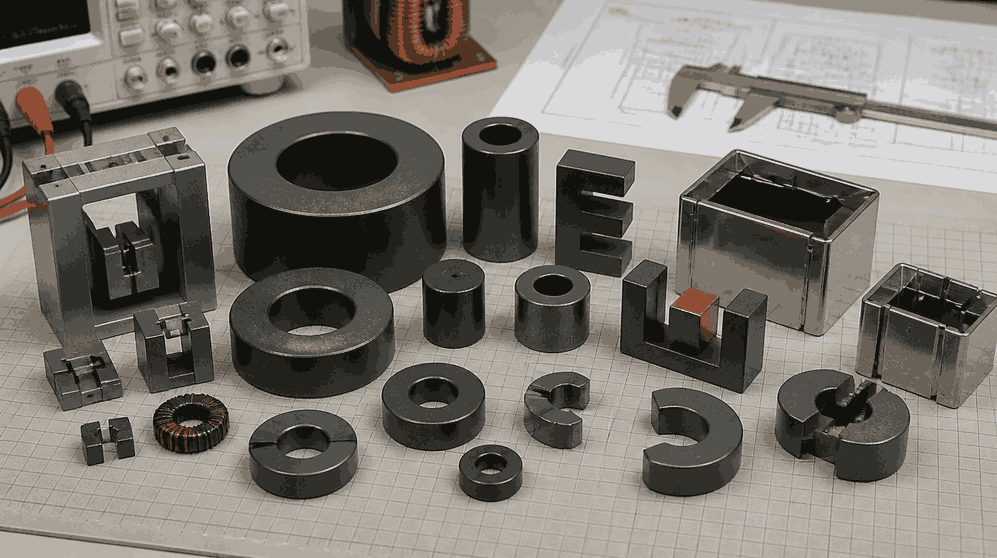

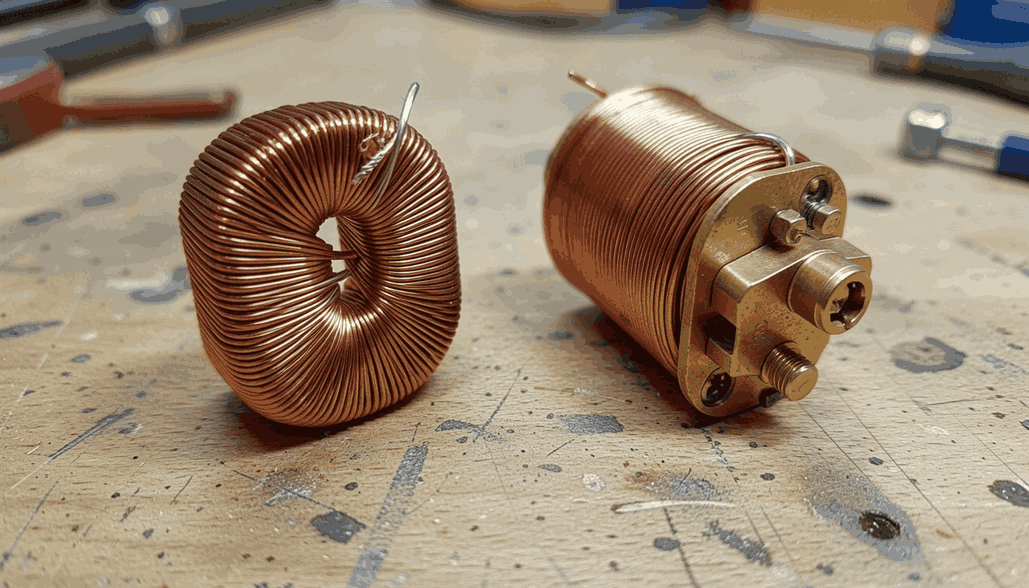

Основные формы сердечников для катушек индуктивности – кольцевая (тороидальная), цилиндрическая, броневая и Ш/Н-образная. Тороидальные обеспечивают наиболее стабильное использование магнитных характеристик и высокое значение индуктивности при небольших габаритах, их добротность может достигать 400–500. Броневые сердечники отличаются высоким коэффициентом использования магнитных характеристик и слабым полем рассеивания, что обеспечивает хорошее экранирование и повышенную добротность при малых размерах. Цилиндрические – наиболее простые конструктивно, но с невысоким коэффициентом использования магнитных характеристик; применяются преимущественно для подстройки контурных катушек с диапазоном перестройки от 10 до 15%.

Типы катушек индуктивности

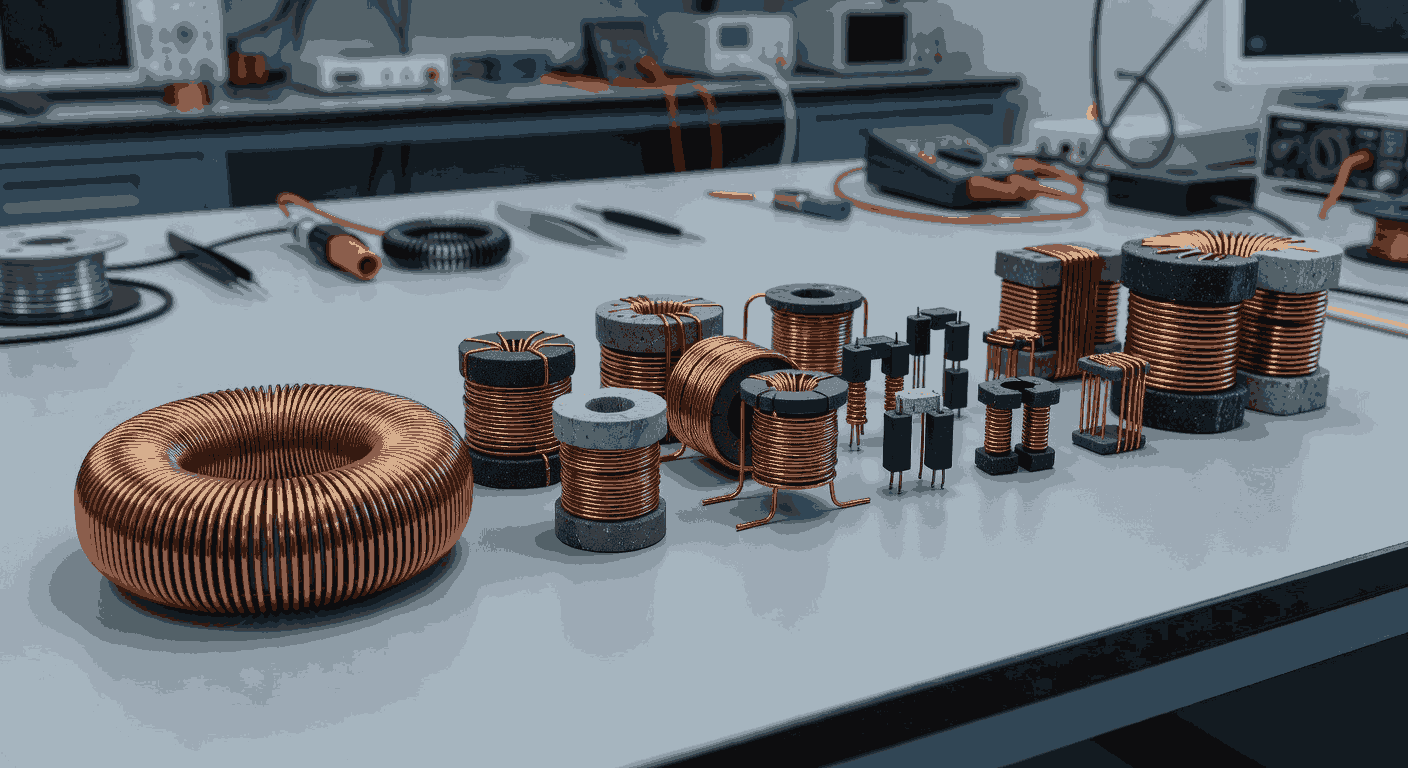

В зависимости от назначения катушки индуктивности делятся на несколько групп:

• Катушки связи – состоят из двух и более обмоток на одном сердечнике, обеспечивают трансформаторную связь между частями схемы. Применяются в усилителях, генераторах, модуляторах и демодуляторах.
• Катушки колебательных контуров – работают совместно с конденсатором, образуя резонансный контур. Используются в приёмниках, осцилляторах и передатчиках; требуют высокой температурной стабильности, чтобы резонансная частота не уходила при нагреве.
• Вариометры – катушки с регулируемой индуктивностью. Состоят из неподвижной части (статора) и вращающейся (ротора); при повороте ротора меняется угол между магнитными полями и, соответственно, суммарная индуктивность. Используются для подстройки частоты при работе с радиосигналами.
• Дроссели – катушки с высокой индуктивностью, свободно пропускающие постоянный ток, но создающие значительное реактивное сопротивление переменному. Могут быть как с сердечником, так и без него. Отдельная разновидность – сдвоенный дроссель, защищающий устройства от высокочастотного шума и паразитарных сигналов.

Где применяются катушки индуктивности

Спектр применений широк – от бытовой техники до промышленной электроники:

• Фильтрация помех – подавление высокочастотных сигналов в цепях питания и передачи данных; катушка не пропускает высокочастотные составляющие, оставляя только полезный сигнал.
• Сглаживание пульсаций – в источниках питания катушка сглаживает нестабильности тока после выпрямителя, обеспечивая ровное напряжение на выходе.
• Настройка на частоту – в составе колебательного контура катушка вместе с конденсатором задаёт резонансную частоту, что используется в радиоприёмниках, передатчиках и измерительных приборах.
• Ограничение тока – катушка препятствует резкому нарастанию тока при коротком замыкании или перегрузке, защищая другие элементы схемы.
• Передача энергии – в трансформаторах катушки передают энергию из одной цепи в другую через магнитное поле без прямого электрического контакта.
• Сетевые фильтры – синфазные дроссели на базе катушек индуктивности подавляют высокочастотные помехи в силовых цепях, защищая оборудование и не давая помехам уходить обратно в сеть.

Производство и закупка

При серийной закупке катушек индуктивности важно понимать, что их параметры жёстко зависят от точности намотки и качества комплектующих. Производители, обеспечивающие 100% контроль продукции, проверяют каждое изделие по нескольким параметрам: количество витков в каждой обмотке, наличие коротких замыканий и обрывов, индуктивность рассеяния, электрический пробой между обмотками.

Для нестандартных задач актуальна возможность изготовления катушек по техническому заданию – с использованием эмальпроводов от 0,07 до 2 мм, намоткой литцендратом или бифилярной намоткой, на сердечниках «гантель» или тороидальных. Разработка конструкторской документации по ЕСКД позволяет зафиксировать параметры изделия и обеспечить воспроизводимость от партии к партии. Для проверки характеристик до размещения серийного заказа возможно изготовление опытных образцов от одной штуки.
