Как проверить качество партии электронных компонентов при приёмке

Партия пришла, документы в порядке, упаковка целая. Казалось бы, можно принимать и пускать в производство. На практике именно на этом этапе компании теряют время и деньги: дефектные или поддельные компоненты обнаруживаются уже в собранном изделии, когда исправить ситуацию гораздо сложнее. Грамотный входной контроль – это не бюрократия, а способ поймать проблему там, где её ещё можно решить без потерь.

Почему вопрос стоит особенно остро при работе с Китаем

Поддельные электронные компоненты наиболее распространены в материковом Китае. Это не повод отказываться от китайских поставщиков – большинство из них работают добросовестно, – но повод выстроить системный входной контроль. Контрафактные компоненты, как правило, представляют собой восстановленные и перемаркированные изделия, которые перепродаются как новые. Внешне они могут быть неотличимы от оригинала, пока не попадут в схему.

Отдельная категория риска – компоненты из серого рынка: излишки производства, изделия с истёкшим сроком хранения или снятые с плат отработавшей техники. Такие компоненты могут соответствовать маркировке, но иметь деградировавшие характеристики.

Превентивный контроль: что можно сделать до получения партии

Качественный входной контроль начинается не на складе, а раньше – при выборе поставщика и согласовании условий поставки. Запросите у поставщика документацию на материал до отгрузки: сертификат происхождения, данные о производителе и партийный номер. Добросовестный поставщик предоставит их без затруднений. Если получить документы до отгрузки не удаётся – это само по себе сигнал.

Для новых поставщиков или нестандартных позиций запросите образцы до размещения серийного заказа. Проверка небольшой партии на входе обходится несравнимо дешевле, чем разбор последствий дефекта в серийном производстве.

Первый уровень: проверка документов и упаковки

Что проверяется на документальном уровне:

• Сопроводительная документация – инвойс, упаковочный лист, сертификат соответствия или происхождения; все данные должны совпадать с заказом
• Маркировка упаковки – наименование, артикул, партийный номер (lot code), дата изготовления и срок годности
• Количество – фактическое число единиц сверяется с инвойсом; расхождение даже в одну позицию требует фиксации
• Состояние упаковки – следы вскрытия, переклейки этикеток, несоответствие заводскому виду упаковки сигнализируют о возможной подмене
• Соответствие RoHS – для продукции, поставляемой на предприятия с экологическими требованиями, наличие сертификата обязательно

Второй уровень: визуальный осмотр

Визуальный осмотр – наиболее простой и практичный метод массового скрининга: каждая входящая партия, вне зависимости от источника и типа компонента, проходит как минимум визуальную проверку.

На что обращают внимание при осмотре:

• Маркировка компонентов – шрифт, написание, логотип производителя, номер детали. Производители контрафакта нередко не могут точно воспроизвести маркировку: неверный шрифт, орфографические ошибки, неправильный номер детали – явные признаки подделки.
• Поверхность корпуса – следы шлифовки, перекраски («блэктоппинг»), неравномерный блеск или матовость
• Выводы и контактные площадки – следы пайки на выводах сигнализируют о том, что компонент снят с платы; окисление – о неправильном хранении
• Однородность партии – все компоненты должны быть визуально идентичны; разброс в маркировке или рельефе внутри одной катушки недопустим

Для осмотра используется увеличительное стекло или цифровой микроскоп.

Третий уровень: электрическое тестирование

Визуальный контроль выявляет грубые подделки и механические дефекты, но не даёт информации о реальных характеристиках компонента. Входной контроль включает измерительный контроль – замер показателей выборочной партии – и функциональный контроль, позволяющий оценить работоспособность изделий. Объём выборки определяется значимостью компонента и историей работы с поставщиком.

При тестировании пассивных компонентов (резисторы, конденсаторы, катушки индуктивности, ферритовые сердечники) измеряются основные электрические параметры: сопротивление, ёмкость, индуктивность, добротность – и сравниваются с данными из даташита производителя. Отклонение за пределы допуска означает несоответствие.

Четвёртый уровень: углублённый контроль

Рентгеновский контроль позволяет верифицировать подлинность компонента через проверку его внутренней структуры. Это особенно актуально для микросхем в корпусах BGA, где внутренний кристалл недоступен для визуального осмотра. Разрушающие методы контроля применяются при выборочной проверке особо важных изделий или при анализе отказов – вскрытие корпуса (декапсуляция) позволяет убедиться, что внутри находится именно нужный кристалл.

Условия хранения как часть приёмки

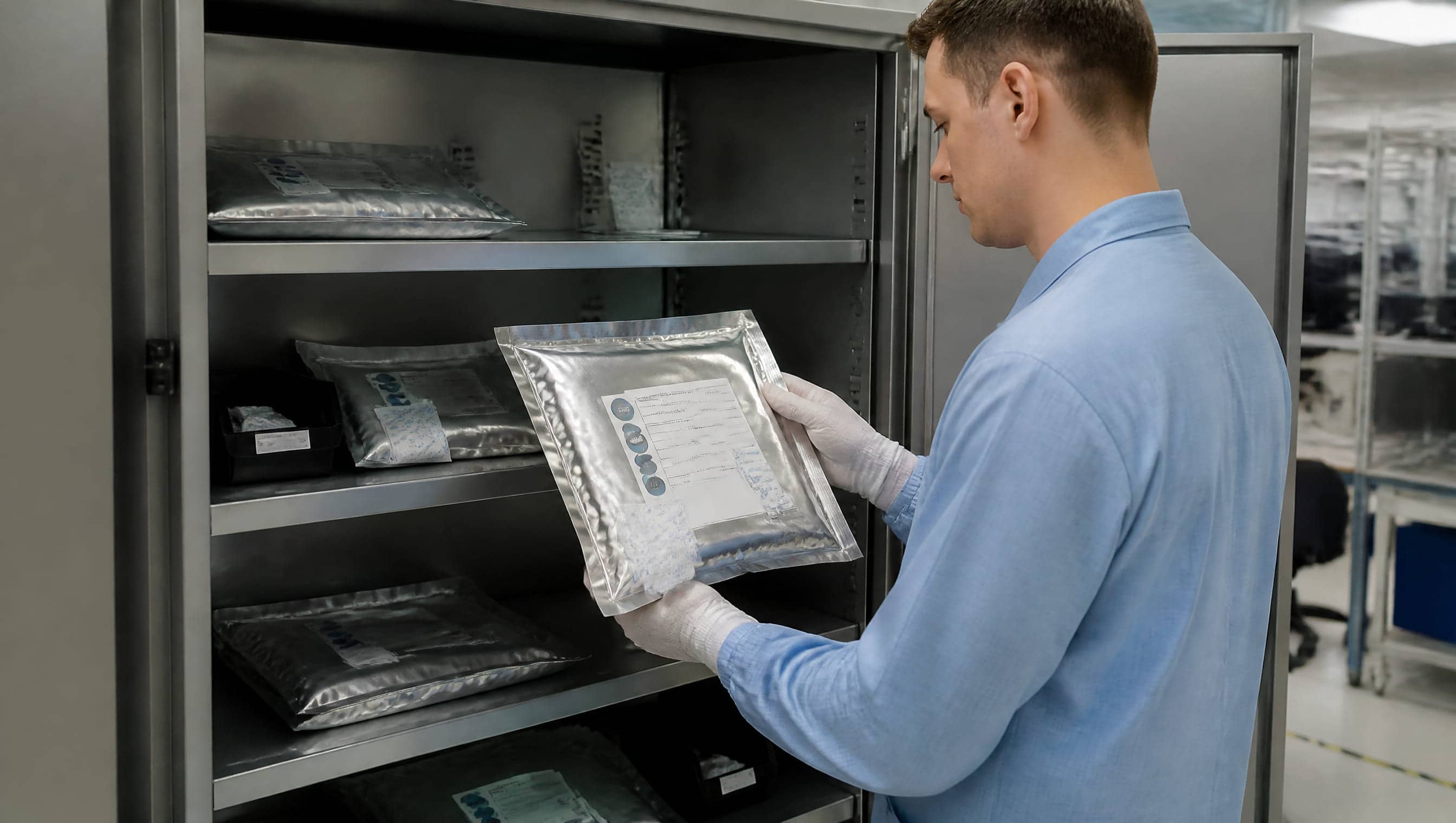

Влагочувствительные компоненты должны поставляться в герметичной упаковке с влагопоглотителем и индикатором влажности. Если индикатор сработал или упаковка нарушена, компоненты могут потребовать предварительной сушки – иначе при пайке оплавлением внутри корпуса образуется пар, расслаивающий материал. Медный литцендрат и эмальпровод, хранившиеся при высокой влажности, могут иметь окисленную поверхность, ухудшающую качество пайки. Внешне это незаметно и проявляется только при лужении или в эксплуатации.

Как выстроить процесс системно

Системный входной контроль предполагает фиксацию результатов каждой проверки в журнале с привязкой к номеру партии и поставщику, накопление истории по каждому поставщику, а также чёткий регламент действий при выявлении несоответствий: от уведомления поставщика до возврата партии. Надёжный поставщик сам заинтересован в прозрачности: он предоставляет полный комплект документов и работает с постоянными производителями, а не с серым рынком. Долгосрочные партнёрства с такими поставщиками, как правило, позволяют постепенно снижать объём входного контроля без увеличения риска.
