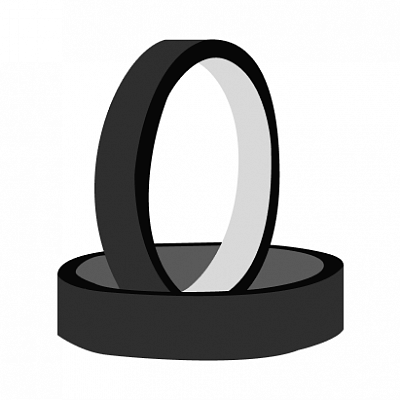

Изоляционная лента для трансформаторов

Популярные ранее в промышленности стеклоткань и ленты на ХБ основе уступают место полиимиду и акрилу (mylar), имеющим лучшие характеристики как по диэлектрической прочности, так и по удобству использования.

Электроизоляционные ленты из акрила в числе своих достоинств имеют фиксированную ширину высокой точности, соответствующую окну намотки каркаса, наличие клеевого слоя, который может быть различным в зависимости от условий применения, а также различный температурный диапазон, обеспечивающий оптимальное соотношение «цена-качество».

Лента PET изоляционная

Лента PET (электроизоляционная лента) служит для изоляции обмоток трансформаторов и катушек индуктивности, выполненных, в первую очередь, на тороидальных сердечниках. Она не имеет клеевого слоя и надежно изолирует обмотки. Ранее вместо ленты PET применялась лакоткань, имеющая множество недостатков. Поставляется электроизоляционная лента на катушках разной ширины, подходит для машинной намотки.

Купить ленту ПЭТ вы можете в компании «Ормикс-Компонент». Для получения дополнительной информации, пожалуйста, свяжитесь с нами по указанным контактам.

Акриловая лента

Майларовая лента (mylar tape) используется для изоляции обмоток трансформатора друг от друга, выполнения межслойной изоляции и крепления сердечников между собой. Толщина составляет 0,05мм с пробивным напряжением 5 кВ. Ширина акриловой ленты выбирается в зависимости от ширины используемого каркаса трансформатора. Купить майларовую ленту можно в стандартной катушке, длина которой составляет 66 метров.

В компании «Ормикс-Компонент» вы можете купить майларовую ленту и другие электронные компоненты. Для уточнения цены на майларовую ленту свяжитесь с нашими менеджерами.

Концевая изоляция

При входном напряжении трансформатора, превышающем 40 В, он должен соответствовать требованиям безопасности , разработанными IEC. При рядовой намотке на сердечнике Е и аналогичных, необходимо, чтобы длина пути тока утечки должны быть не менее 4 мм.

Для обеспечения этого требования применяется концевая изоляция краев каркаса лентой, удовлетворяющая этим требованиям.

Применение концевой изоляции

Концевая изоляция применяется также для лучшей центровки обмоток трансформатора в целях снижения индуктивности рассеяния, избежания «провалов» обмоток, а также для обеспечения изоляции выводов обмоток.

Во всех случаях концевая изоляция приводит к увеличению пробивного напряжения между обмотками. Выпускается в виде ленты на катушках длиной 60 м с разной толщиной ленты.

Купить концевую изоляцию или уточнить цену можно на сайте или по телефону +7 (495) 544-71-16.

Медная лента (скотч)

Для выполнения обмоток трансформатора с большими токами, а также выполнения экранирования трансформатора выпускается медная лента из мягкой меди (ММЛ). В зависимости от применения может быть:

• лента на катушке без клеевого слоя;
• медный скотч толщиной 0,05-0,1 и т.д. мм с нанесенным клеевым слоем для изготовления экранов трансформаторов;
• медная лента на акриловой основе – служит для выполнения обмоток трансформатора, поставляется уже с изолирующим слоем, с толщиной меди 0,1, 0,15 мм.

Вся медная лента поставляется требуемой ширины по требованию заказчика.

Купить медную ленту или уточнить цену можно на сайте или по телефону +7 (495) 544-71-16.

Полиимидная лента

Полиимидная лента является одной из разновидностей изоляционных лент, применяемых для выполнения межобмоточных изоляций в трансформаторах. Основное отличие от майларовой (акриловой) ленты – высокая термостабильность – 260С (у акрила – 130С). Эта лента находит широкое применение в аппаратуре специального применения.

Поставляется в двух исполнениях – толщиной 0,025мм (0,06мм с клеевым слоем) и 0,05 мм(0,08мм). Пробивное напряжение составляет соответственно 5кВ и 7кВ на 1 слой.

Обладает антистатическими свойствами, что расширяет область ее применения – также полиамидная лента используется для изоляции контактов печатных плат при методе пайки волной припоя и т.п.

Купить полиимидную ленту можно на сайте или по телефону +7 (495) 544-71-16.
