Энергоэффективность в электронике: роль пассивных компонентов в снижении потерь

Когда инженеры обсуждают КПД электронных устройств, разговор неизбежно заходит об активных элементах – транзисторах, микросхемах, контроллерах. Между тем значительная часть потерь энергии в цепях приходится на пассивные компоненты: резисторы, конденсаторы, дроссели и трансформаторы. Умение грамотно подбирать эти элементы – не менее важный инженерный навык, чем написание прошивки или выбор микроконтроллера.

Где прячутся потери

Пассивные компоненты получили своё название не потому, что они незначительны – просто они не усиливают сигнал и не генерируют его. Однако именно они формируют качество питания, фильтрацию помех и стабильность всей схемы. Любое несоответствие характеристик компонента условиям работы немедленно сказывается на тепловыделении и снижении КПД.

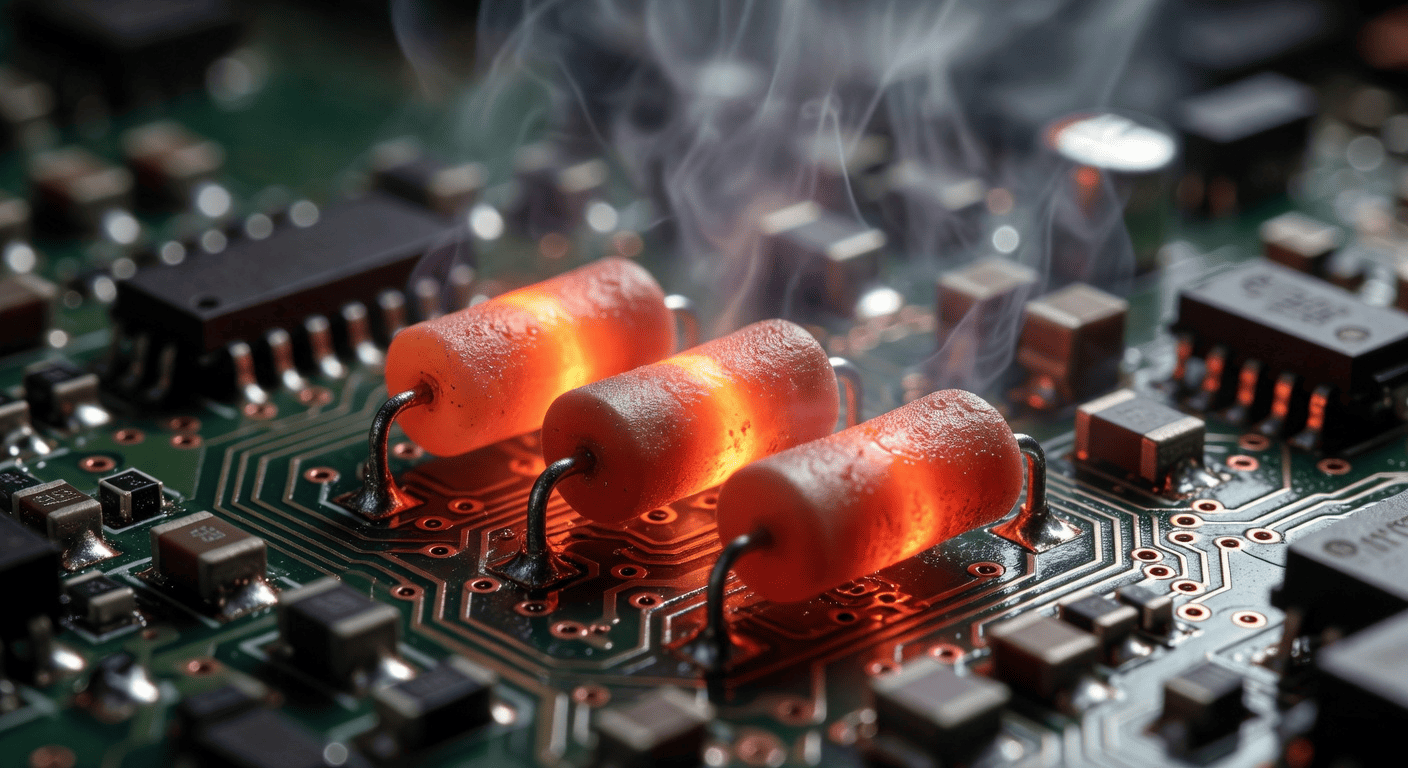

В резисторах потери прямолинейны: ток, протекающий через сопротивление, рассеивается в виде тепла. Но это не значит, что резистор – неизбежное зло. Правильный выбор типа и номинальной мощности позволяет минимизировать нагрев и продлить срок службы устройства. SMD-резисторы обеспечивают лучший теплоотвод через плату, тогда как выводные компоненты допускают более высокие рассеиваемые мощности при меньшей стоимости.

Конденсаторы на первый взгляд кажутся идеальными элементами – они накапливают и отдают энергию без видимых потерь. Однако реальный конденсатор обладает эквивалентным последовательным сопротивлением (ESR). Именно ESR определяет, сколько энергии рассеивается при перезарядке в импульсных схемах. Для фильтрации питания в высокочастотных цепях выбор конденсатора с низким ESR – принципиальное решение, от которого зависит и стабильность напряжения, и температурный режим всего узла.

Дроссели и трансформаторы: ключевые факторы потерь

Индуктивные компоненты – дроссели и трансформаторы – наиболее сложны с точки зрения управления потерями. В них одновременно работают несколько механизмов рассеивания: омические потери в обмотке, потери в сердечнике (на гистерезис и вихревые токи) и скин-эффект, который на высоких частотах существенно увеличивает эффективное сопротивление провода.

Скин-эффект заставляет ток концентрироваться у поверхности проводника, а не проходить через всё его сечение. В результате эффективная площадь проводника уменьшается, а сопротивление растёт. Выраженность этого эффекта зависит от диаметра провода и рабочей частоты: для проводов среднего сечения он становится практически значимым уже от 10–20 кГц. Проблема решается применением литцендрата – провода, состоящего из множества тонких изолированных жил, диаметр каждой из которых подбирается под рабочую частоту. Такая конструкция равномерно распределяет ток по всему сечению и значительно снижает высокочастотные потери.

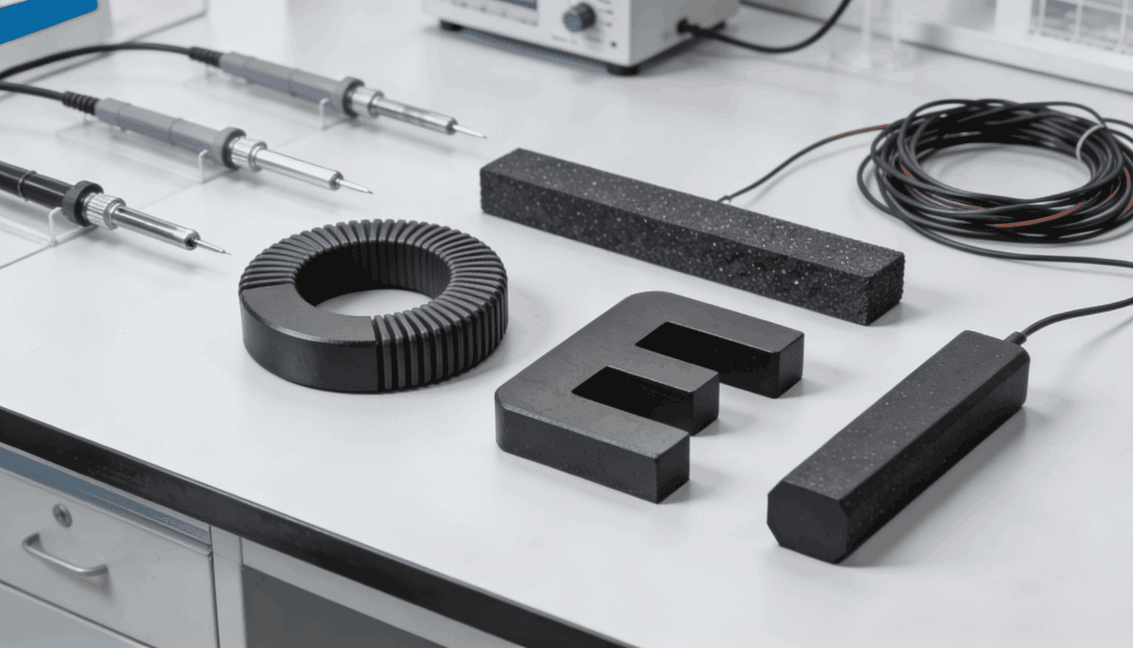

Потери в сердечнике определяются его материалом и конструкцией. Ферритовые сердечники обладают высоким электрическим сопротивлением, что подавляет вихревые токи – именно поэтому они незаменимы в импульсных источниках питания и высокочастотных трансформаторах. Уже начиная с 25–30 кГц выбор марки феррита и её соответствие рабочей частоте напрямую влияют на тепловыделение сердечника. Тороидальная форма обеспечивает замкнутый магнитопровод с минимальными полями рассеивания, что дополнительно повышает КПД преобразователя.

Как выбор компонентов влияет на энергоэффективность системы

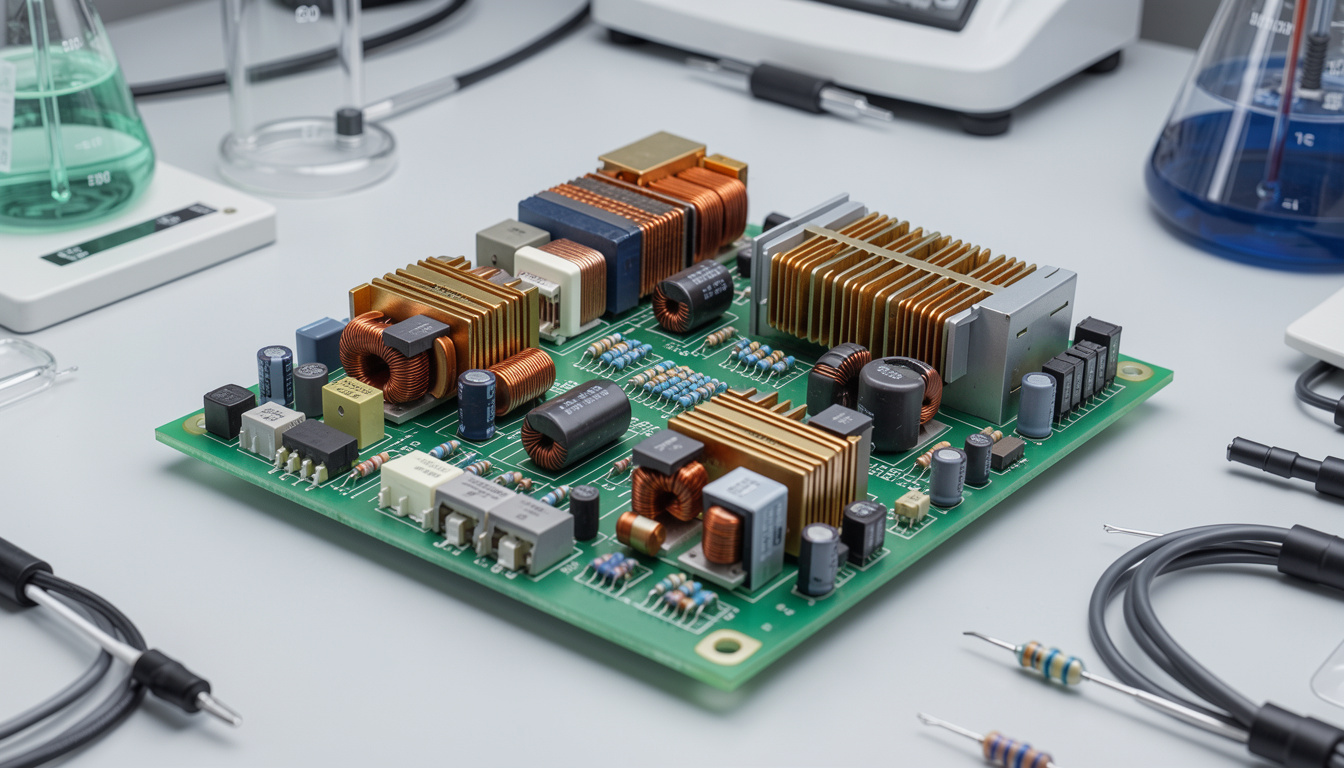

При проектировании импульсных блоков питания, инверторов и DC/DC-преобразователей выбор пассивных компонентов определяет итоговый КПД не меньше, чем топология схемы. Вот что стоит учитывать в первую очередь:

• Материал сердечника и рабочая частота. Каждая марка феррита оптимизирована под определённый частотный диапазон – применение сердечника вне этого диапазона резко увеличивает потери на перемагничивание. На низких частотах (до 25 кГц) могут использоваться железопорошковые сердечники с их высокой насыщаемостью.
• Тип обмоточного провода. Для высокочастотных дросселей и трансформаторов применяют литцендрат с диаметром жилы, подобранным под рабочую частоту. Для низкочастотных обмоток достаточно эмальпровода с соответствующим классом нагревостойкости.
• Конфигурация намотки. Бифилярная намотка снижает индуктивность рассеивания в трансформаторах, что уменьшает динамические потери и выбросы напряжения на переключение.
• ESR конденсаторов в цепях фильтрации. Особенно критично во входных и выходных фильтрах импульсных преобразователей, где конденсаторы работают с большими пульсирующими токами. У электролитических конденсаторов ESR заметно растёт при перегреве, что ускоряет их деградацию.
• Тепловой режим компонентов. Перегрев резко ухудшает характеристики большинства пассивных элементов: у электролитических конденсаторов растёт ESR, у дросселей снижается индуктивность из-за насыщения сердечника, у резисторов дрейфует номинал.

Вопрос качества комплектующих при оптовых закупках

При закупке компонентов оптом – особенно из Китая – качество сердечников, проводов и конденсаторов напрямую влияет на характеристики готовой продукции. Разброс параметров у компонентов разных производителей может быть существенным даже при совпадающей маркировке. Это особенно заметно у ферритовых сердечников, где магнитная проницаемость и потери варьируются в зависимости от состава материала и технологии спекания.

При выборе поставщика пассивных компонентов для производства стоит обращать внимание на следующее:

• Наличие технической документации с реальными графиками зависимости потерь от частоты и температуры для сердечников.
• Возможность получить образцы для тестирования перед размещением серийного заказа – это позволяет проверить соответствие реальных параметров заявленным.
• Стабильность поставок: один и тот же артикул должен приходить с одинаковыми характеристиками от партии к партии.
• Техническая поддержка поставщика: возможность получить консультацию по подбору аналогов, сравнению материалов сердечников или выбору сечения литцендрата под конкретную частоту.
• Склад в наличии: работа с поставщиком, поддерживающим складской запас популярных позиций, позволяет избежать простоев производства при срочных заказах.

Практический итог

Энергоэффективность электронного устройства – это не только алгоритм управления и топология силовой части, но совокупность решений на уровне каждого компонента схемы. Ферритовый сердечник с подходящей для рабочей частоты маркой материала, литцендрат с правильно подобранным диаметром жилы, конденсатор с нормированным ESR – каждый из этих выборов в итоге определяет, сколько энергии устройство преобразует в полезную работу, а сколько рассеет в виде тепла.

Для производителей электронного оборудования и оптовых закупщиков это означает одно: экономия на качестве пассивных компонентов в конечном счёте обходится дороже – за счёт перегрева, снижения ресурса изделий и роста числа рекламаций. Грамотный подход к выбору и закупке пассивной электроники – это одновременно и инженерная, и экономическая задача.
