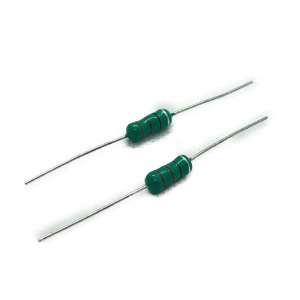

Что представляет собой резистор: назначение и варианты исполнения

Основное практическое назначение резистора (или, как его еще принято назвать «импеданса») в составе электротехнического прибора – ограничение силы тока и номинального напряжения в цепи. Данный конструктивный элемент не относится к активным, однако он является неотъемлемым и входит в сборку практически каждой платы электрического оборудования.

Принято различать три основных исполнения резисторов. Широким спросом пользуются резисторы постоянного и переменного тока, а также подстроечные. Они сочетают в себе функциональные характеристики потенциометров и реостатов одновременно.

Далее можно ознакомиться с понятием резистора и его практическим назначением, а также основными модификациями данного конструктивного элемента.

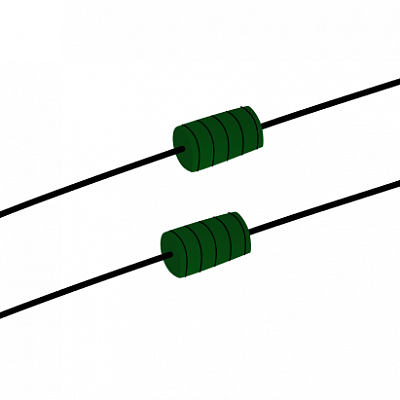

Резистор: что собой представляет

Другое его название – «импеданс или сопротивление». И такому понятию имеется логическое объяснение, поскольку главной задачей резистора является ограничение (препятствие течению) электрического тока.

На сегодняшний день конструкция практически каждого электротехнического устройства предусматривает в составе резистор. Данный элемент также востребован для ограничения номинального напряжения.

Бытовая техника, бортовые устройства автомобилей, программно-аппаратные средства информационных технологий – лишь малый перечень оборудования, конструкция которого предусматривает резисторы.

Пример принципа функционирования резистора «на пальцах»

Как было сказано ранее, главное назначение данного конструктивного элемента – препятствие входному напряжению и силе тока в электрическом приборе.

Его функционирование базируется на законе Ома:

U=I*R, где U – номинальное напряжение сети, I – сила тока, R – импеданс;

Согласно стандартной системе классификации единиц измерения (СИ), сопротивление выражается в Омах.

В качестве примера: представьте себе водопроводную трубу, оснащенную запорным механизмом (краном). В данной системе водопровода кран и выступает в качестве резистора: в закрытом положении он ограничивает или полностью блокирует поток воды, в открытом не препятствует ее свободному течению. Резистор в электрической схеме играет смежную роль, только вместо водяного потока используется ток.

Самыми распространенными видами импедансов являются резисторы постоянного и переменного тока. У первых управление ограничено, поскольку они имеют постоянное значение сопротивления; вторые не предусматривают конкретного номинального значения и им можно варьировать.

Исполнения резисторов

Различают следующие модификации резисторов:

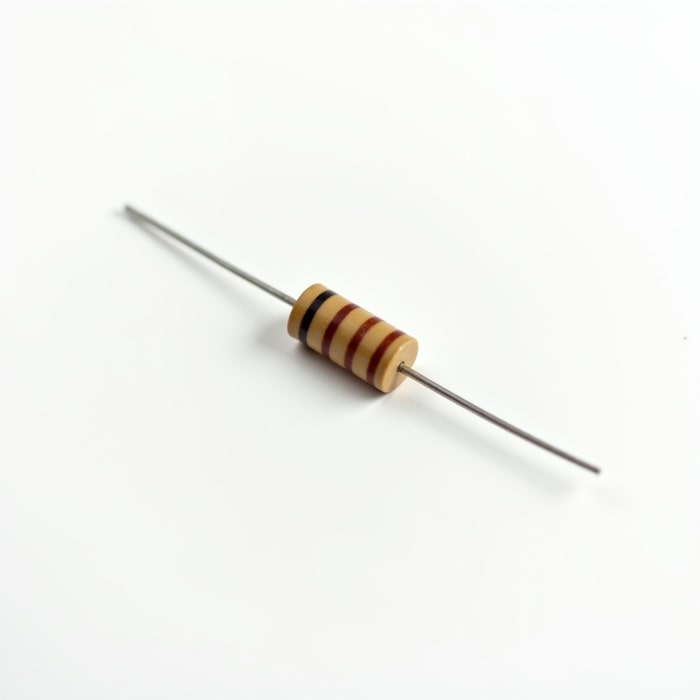

1. Постоянные. В электротехнической промышленности большой популярностью получили резисторы постоянного тока. На электрической схеме они обозначаются либо в форме прямоугольника, либо в виде ломаной линии.
2. Переменные. Другая модификация – резисторы переменного тока. Они отличаются тем, что допускается варьировать значением сопротивления. Данное становится возможным за счет конструктивных особенностей: предусмотрен элемент вращения, благодаря которому можно плавно регулировать импеданс. Схематическое обозначение переменного резистора практически не отличается от обозначения постоянного за исключением того, что сверху прямоугольника или кривой пририсовывается стрелка вниз.
3. Подстроечные резисторы. Имеют меньшие размерные характеристики и средства управления (например, под шестигранную отвертку), а на электронной плате могут выполнять функцию потенциометров или реостатов.
4. Варисторы. Представляют собой модифицированное исполнение резисторов на основе полупроводников. Подобный вид импеданса эффективно используется для ротации нелинейным напряжением. Основное их назначение – защита от резких скачков напряжения.
5. Фоторезисторы и термисторы. Данные конструктивные элементы активируются не зачет прохождения через них электрического тока, а светового и теплового потока соответственно. Значение импеданса фоторезистора изменяется под воздействием света, а термистора – повышенной температуры. Изготовление светодиодных элементов и датчиков освещения, фото- и видеоустройств, сверхчувствительных осветительных приборов – только самый незначительный список высокотехнологичного оборудования, в составе которого имеются фоторезисторы. Термисторы эффективно используют в приборах, отвечающих за автоматизацию технологических процессов производства.

Где нашли свое применение резисторы

Данные конструктивные элементы входят в состав практически всех известных приборов электроники и радиоэлектроники.

Самым распространенным примером использования резистора является построение схемы работы электрической лампочки. Даже самая надежная лампа накаливания с высоким средним сроком службы быстро перегорит, если не предусмотреть в ее конструкции резистор.

Зачастую импеданс применяется в качестве разделителя напряжения. Так, например, величина выходного напряжения уменьшится в 2 раза, если подключить два последовательно соединенных резистора с одинаковым сопротивлением.

Данные примеры являются наиболее простыми, но они позволяют осознать практическую значимость такого элемента, как резистор (импеданс).
